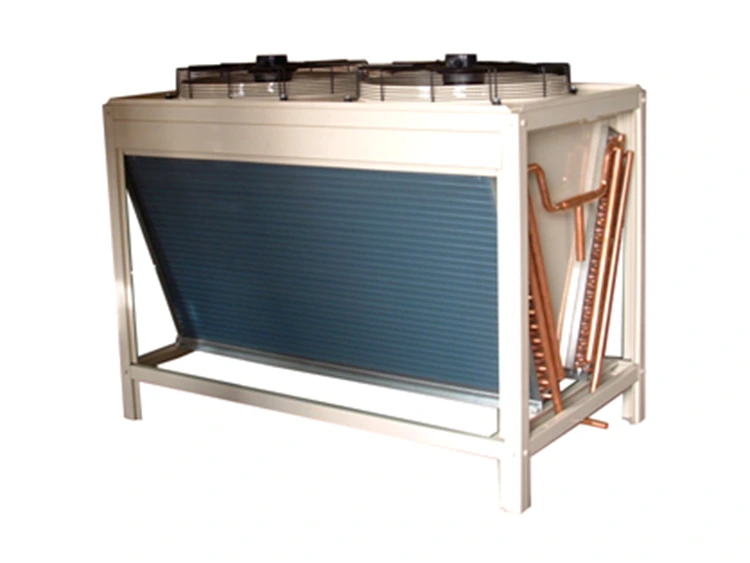

Skraplacz chłodzony powietrzem

Skraplacz chłodzony powietrzem został zaprojektowany i wyprodukowany przez firmę Lynxcool w Chinach, zapewniając na całym świecie wydajne i niezawodne rozwiązania chłodzone powietrzem. Dostępny w konfiguracji w kształcie litery V, w kształcie litery A, płaskiej poziomej i zdalnej, może dostosować się do każdego środowiska instalacyjnego. W wężownicach zastosowano aluminiowe żebra mechanicznie połączone z rurami miedzianymi lub wykonanymi w całości z aluminium i poddano je testom szczelności za pomocą suchego azotu pod ciśnieniem obliczeniowym 1,5 ×, aby zapewnić bezpieczeństwo i niezawodność.

Zasada działania

Zasada działania skraplacza polega na odrzucaniu ciepła z pary czynnika chłodniczego pod wysokim ciśnieniem i o wysokiej temperaturze poprzez chłodzenie go powietrzem i przekształcanie go z powrotem w ciecz. Proces można podsumować w trzech krokach:

1. Cyrkulacja czynnika chłodniczego: Czynnik chłodniczy pochłania ciepło w parowniku, a następnie jest sprężany do wysokiego ciśnienia i temperatury przed wejściem do wężownic skraplacza.

2. Wymiana ciepła w powietrzu: Powietrze przepływa przez rurki żebrowane przez wentylatory, odprowadzając ciepło i skraplając czynnik chłodniczy w ciecz.

3. Kontrola ciśnienia i oszczędność energii: Wentylatory inwerterowe EC lub praca wentylatorów sterowana ciśnieniem utrzymują stabilne ciśnienie skraplania, zmniejszając obciążenie sprężarki i poprawiając wydajność systemu.

Taka konstrukcja zapewnia równomierne przenoszenie ciepła, wysoką wydajność i eliminuje potrzebę chłodzenia wodą, dzięki czemu nadaje się do środowisk o ograniczonej zawartości wody. Zoptymalizowane układy wężownic w kształcie litery V i płaskich maksymalizują wymianę ciepła w kompaktowych przestrzeniach.

Podstawowe funkcje i zalety

Skraplacz chłodzony powietrzem Lynxcool łączy w sobie wysokowydajne chłodzenie, inteligentną kontrolę energii i trwałe materiały, zapewniając kompleksowe rozwiązania chłodnicze. Niezależnie od tego, czy znajduje się na dachach, w małych pomieszczeniach technicznych, czy w odległych dużych systemach, zapewnia stabilną wydajność i długoterminową niezawodność.

● Konstrukcja cewki o wysokiej wydajności: Aluminiowe żebra połączone z rurami miedzianymi lub aluminiowymi, z wieloma rodzajami żeberek (płaskie, żaluzjowe, faliste) i odstępami 1,0–3,5 mm, maksymalizują efektywność wymiany ciepła.

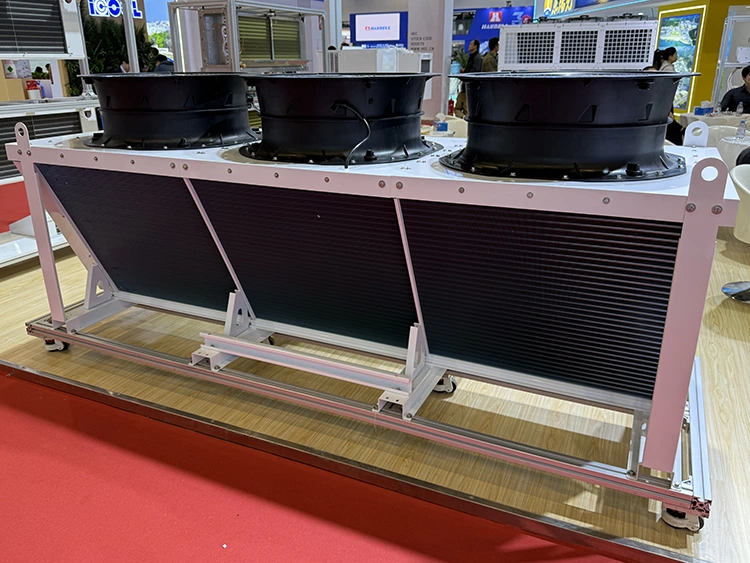

● Wszechstronne konfiguracje: w kształcie litery V, w kształcie litery A, płaskie, poziome i instalacje odległe, spełniające różnorodne wymagania przestrzenne i projektowe.

● Energooszczędne sterowanie wentylatorem: Wentylatory z inwerterem EC dostosowują prędkość w zależności od ciśnienia skraplania, redukując zużycie energii o 12–30% przy częściowym obciążeniu, jednocześnie obniżając poziom hałasu.

● Ochrona przed korozją: Złota powłoka epoksydowa, zanurzeniowa powłoka poliuretanowa lub opcje pełnej ochrony antykorozyjnej odpowiednie dla środowisk przybrzeżnych, przemysłowych i rolniczych.

● Kompatybilność z wieloma czynnikami chłodniczymi: Obsługuje R134a, R404A, R507A, R448A, R449A, R410A, R22 i wysokociśnieniowe systemy CO₂ do zastosowań HFC/HFO i transkrytycznych/kaskadowych.

Dzięki tym funkcjom skraplacz chłodzony powietrzem Lynxcool poprawia wydajność systemu, obniża koszty operacyjne i zmniejsza wymagania konserwacyjne, zapewniając niezawodną i stabilną pracę we wszystkich zastosowaniach chłodniczych.

Zastosowania i odpowiedni użytkownicy

Skraplacz chłodzony powietrzem jest szeroko stosowany w sektorach komercyjnych, przemysłowych i przetwórstwa spożywczego. Typowe zastosowania obejmują:

● Komercyjne chłodnie: Zdalne skraplacze montowane na dachu lub na dziedzińcu płynnie integrują się z urządzeniami chłodniczymi w celu przechowywania w chłodniach na dużą skalę.

● Systemy centralne dla supermarketów: Zdalne skraplacze montowane na dachu, kompatybilne z czynnikami chłodniczymi R404A/R448A/R449A, redukujące zużycie energii o 15–25%.

● Przetwórstwo spożywcze i chłodnictwo przemysłowe: Zapewnia precyzyjną kontrolę temperatury i wydajną wymianę ciepła, zapewniając spójność linii produkcyjnej.

● Systemy transkrytyczne i kaskadowe CO₂: Wężownice klasy CO₂ obsługują systemy wysokociśnieniowe (>130 bar) i niskociśnieniowe (<50 bar).

Głównymi użytkownikami są wykonawcy instalacji chłodniczych, integratorzy systemów, duzi operatorzy łańcucha chłodniczego, producenci sprzętu OEM i operatorzy chłodni. Niezależnie od skali projektu, skraplacz chłodzony powietrzem Lynxcool zapewnia wysoką wydajność pracy przy niskim poziomie hałasu.

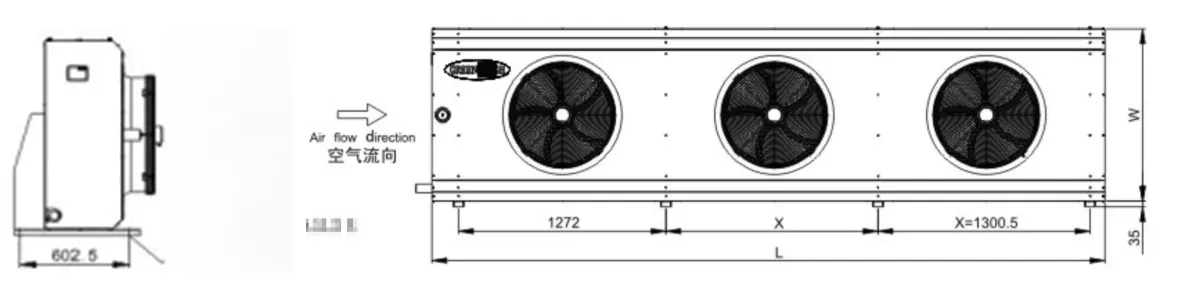

Parametry techniczne

Uwaga: Nasze standardowe produkty są przeznaczone do umieszczenia poziomego. W przypadku konfiguracji pionowej należy dodać (H) do oznaczenia modelu, np. C1-010 (H).

Uwaga: Standard Greenhalgha C1 to pionowy wypływ powietrza, w przypadku poziomego wypływu powietrza należy dodać (H) do nomenklatury, na przykład: C1-010(H).

Uwaga: Nasze standardowe produkty są przeznaczone do umieszczenia poziomego. W przypadku konfiguracji pionowej należy dodać (H) do oznaczenia modelu, np. C1-010 (H).

Uwaga: Standard Greenhalgha   C1   to wypływ powietrza w pionie, w przypadku wypływu powietrza w poziomie   należy dodać (H) w nomenklaturze, na przykład: C1-010(H).

Instalacja i konserwacja

Właściwa instalacja i konserwacja znacznie zwiększają wydajność i żywotność skraplacza chłodzonego powietrzem.

Wskazówki dotyczące instalacji

● Zapewnij montaż poziomy lub lekko nachylony, aby uniknąć gromadzenia się wody na wężownicach.

● Utrzymuj obszary wlotu i wylotu wentylatora w stanie drożnym, aby zapewnić płynny przepływ powietrza.

● Podłączyć wentylator i silnik do zabezpieczenia elektrycznego o stopniu ochrony IP.

● Używaj osłon ochronnych w środowiskach o silnym wietrze lub środowisku silnie korozyjnym.

Wskazówki dotyczące konserwacji

● Regularnie sprawdzaj łopatki, łożyska i silniki wentylatorów.

● Oczyścić żeberka wężownicy, aby zapobiec gromadzeniu się kurzu i utrzymać efektywność wymiany ciepła.

● Sprawdź przewody czynnika chłodniczego i połączenia pod kątem wycieków.

● Okresowo kalibruj sterowniki ciśnienia wentylatorów z falownikiem EC, aby zachować oszczędność energii.

Przestrzeganie właściwych praktyk instalacji i konserwacji zapewnia wysoką wydajność działania, dłuższą żywotność i niezawodne działanie systemu.

Dlaczego warto wybrać nas

● Wyprodukowano w Chinach, eksportowano na cały świat: ponad 20 lat doświadczenia w projektowaniu i produkcji skraplaczy chłodzonych powietrzem, ponad 10 000 sztuk dostarczonych na całym świecie.

● Pełna produkcja cewek we własnym zakresie: od tłoczenia żeberek, gięcia rur, po spawanie i testowanie szczelności, każda cewka jest wytwarzana wewnętrznie, aby zagwarantować jakość.

● Eksperckie wsparcie inżynieryjne: Dobieramy wymiary i dobieramy każdy skraplacz w oparciu o wymagania dotyczące czynnika chłodniczego, temperatury, przepływu powietrza i hałasu. Do każdego zamówienia dołączane są szczegółowe raporty i dane akustyczne.

● Dostawy hurtowe OEM: Niezawodna wydajność, konkurencyjne ceny, krótkie terminy realizacji i elastyczne harmonogramy dostaw dla dużych projektów OEM.

● Kompleksowa gama produktów: od małych jednostek o mocy 2 kW do zdalnych skraplaczy o mocy 2000 kW, w tym jednostki w kształcie litery V, płaskie, zdalne i jednostki o klasie CO₂, standaryzacja zaopatrzenia dla wszystkich zastosowań.

● Ekonomiczne: Koszty niższe o 20–35% w porównaniu z równoważnymi urządzeniami europejskimi, oferujące realne korzyści w zakresie marży i konkurencyjności rynkowej.

Często zadawane pytania

P: Jaka jest różnica pomiędzy skraplaczami w kształcie litery V i płaskimi, poziomymi skraplaczami?

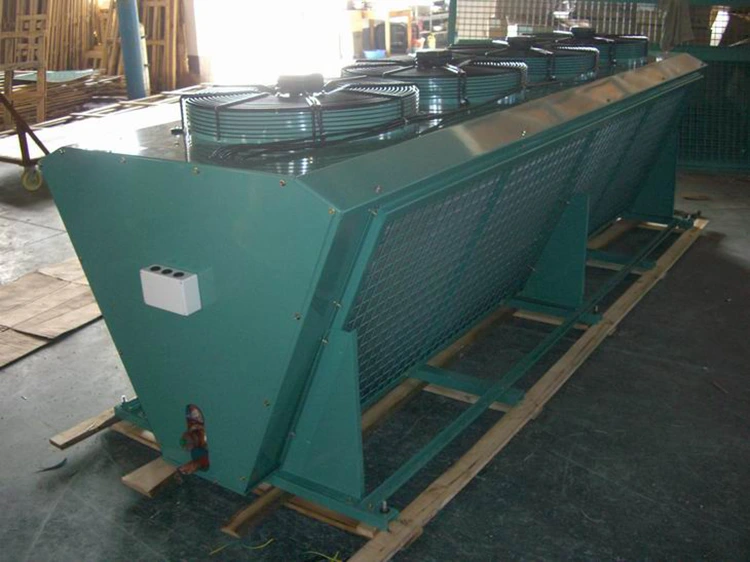

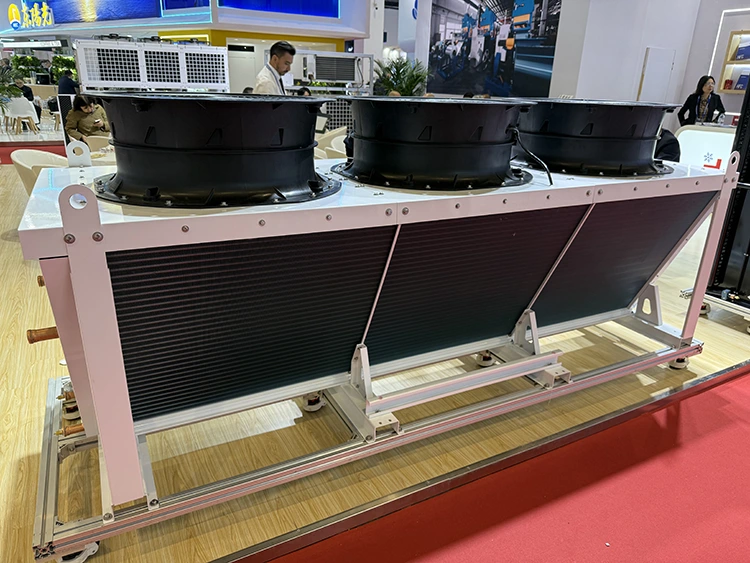

Odp.: Skraplacze w kształcie litery V (rama A) są wyposażone w dwa ustawione pod kątem panele wężownic, zapewniające lepsze chłodzenie przy mniejszej powierzchni — idealne do dużych lub odległych systemów. Płaskie, poziome skraplacze są prostsze i bardziej ekonomiczne i nadają się do małych i średnich jednostek dachowych. Lynxcool produkuje oba w Chinach i doradza najlepsze rozwiązanie w oparciu o Twój projekt.

P: W jaki sposób wentylatory inwerterowe EC zmniejszają zużycie energii?

Odp.: Wentylatory EC dostosowują prędkość w oparciu o ciśnienie skraplania. Wolniejsza praca zmniejsza zużycie energii i obciążenie sprężarki, zmniejszając zużycie energii nawet o 30% w typowych warunkach. Wszystkie wentylatory EC są fabrycznie wyposażone w regulatory ciśnienia.

P: Czy w Waszych skraplaczach można stosować CO₂ (R744)?

O: Tak. Produkujemy agregaty skraplaczy chłodzonych powietrzem klasy CO₂ odpowiednie do podkrytycznych systemów kaskadowych i transkrytycznych, przy użyciu odpowiednich materiałów, procesów lutowania i prób ciśnieniowych do 1,5-krotności ciśnienia projektowego.
