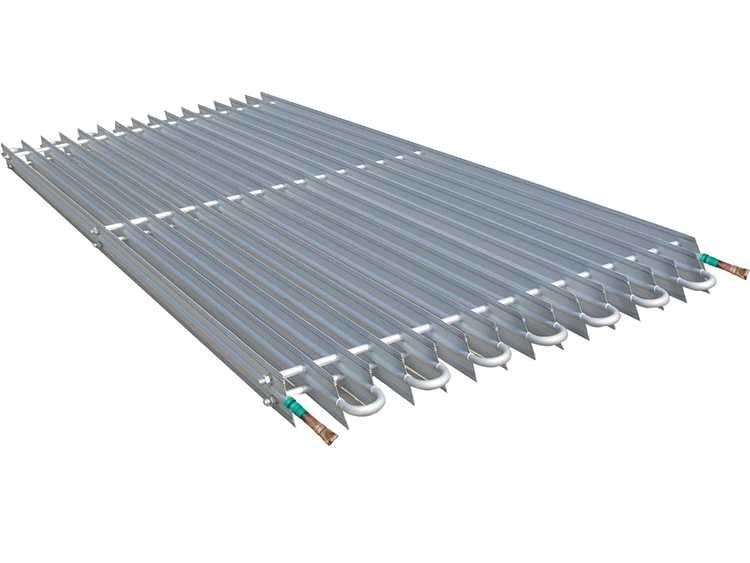

Aluminiowa cewka rurowa

Aluminiowa wężownica rurowa Lynxcool to parownik bez wentylatora przeznaczony do zastosowań w chłodniach, gdzie ważna jest kontrola wilgotności, niskie zużycie energii i stabilny rozkład temperatury. Ten system wężownic aluminiowych, wyprodukowany przez firmę Qingdao Lynxcool Refrigeration Technology Co., Ltd., został opracowany z myślą o środowiskach przechowywania w średnich i niskich temperaturach, w tym w magazynach żywności, magazynach farmaceutycznych, zakładach produkujących owoce morza i pomieszczeniach do przechowywania produktów rolnych.

O technologii chłodniczej Lynxcool

Qingdao Lynxcool Refrigeration Technology Co., Ltd. to chiński producent sprzętu chłodniczego specjalizujący się w urządzeniach chłodniczych, przemysłowych systemach chłodniczych i niestandardowych komponentach chłodniczych.

Firma koncentruje się na dostarczaniu praktycznych rozwiązań chłodniczych dla przetwórstwa spożywczego, logistyki łańcucha chłodniczego, przechowywania produktów farmaceutycznych i przemysłowych zastosowań związanych z kontrolą temperatury.

Lynxcool zarządza wewnętrznie rozwojem produktów, produkcją, kontrolą jakości i wsparciem technicznym, umożliwiając klientom otrzymywanie wskazówek dotyczących wyboru sprzętu i rozwiązań projektowych dostosowanych do różnych warunków pracy.

Dzięki doświadczeniu w międzynarodowych projektach chłodniczych Lynxcool rozumie wymagania różnych rynków, w tym efektywność energetyczną, wygodę konserwacji, stabilność działania i długoterminową niezawodność sprzętu.

Jak działa aluminiowa cewka rurowa

Zasada działania aluminiowej wężownicy rurowej Lynxcool opiera się na naturalnej cyrkulacji powietrza i efektywnej absorpcji ciepła.

Naturalne chłodzenie konwekcyjne bez wentylatorów

Pionowe kanały żeberek w naturalny sposób kierują ruchem powietrza. Zimne powietrze wytwarzane wokół wężownicy opada do obszaru przechowywania, podczas gdy cieplejsze powietrze unosi się w kierunku powierzchni wężownicy w celu ciągłego chłodzenia.

Ponieważ nie jest wymagany silnik wentylatora, system zmniejsza zużycie energii elektrycznej i pozwala uniknąć dodatkowego ciepła generowanego przez pracę wentylatora.

Konserwacja w wysokiej wilgotności wrażliwych produktów

Tradycyjne parowniki wentylatorowe mogą zwiększać ruch powietrza i przyspieszać utratę wilgoci z przechowywanych produktów. Niska prędkość powietrza w aluminiowej wężownicy pomaga zmniejszyć odwodnienie, dzięki czemu nadaje się do przechowywania owoców, warzyw, owoców morza i świeżej żywności.

Stabilny rozkład temperatury w chłodniach

Aluminiowy korpus zapewnia dobrą przewodność cieplną i możliwość przechowywania w chłodni. Pomaga to ograniczyć częste zmiany temperatury spowodowane pracą sprężarki i poprawia stabilność temperatury podczas codziennej pracy.

Gdzie używana jest aluminiowa cewka rurowa

Aluminiowa wężownica rurowa Lynxcool stosowana jest głównie w chłodniach, gdzie jakość produktu zależy od stabilnych warunków temperatury i wilgotności.

Magazynowanie świeżej żywności i produktów rolnych

Stosowany do owoców, warzyw, kwiatów i produktów rolnych wymagających konserwacji w wysokiej wilgotności. Delikatny, naturalny przepływ powietrza pomaga zmniejszyć utratę wilgoci i zachować wygląd produktu podczas przechowywania.

Chłodnie do przechowywania owoców morza i mięsa

Nadaje się do magazynów owoców morza, pomieszczeń do przechowywania mięsa i obiektów mrożonek. Konstrukcja pozbawiona wentylatora zmniejsza prędkość przepływu powietrza, pomagając zminimalizować wysuszanie powierzchni podczas przechowywania.

Magazynowanie farmaceutyczne i biologiczne

System może być stosowany w pomieszczeniach o kontrolowanej temperaturze, w których znajdują się materiały farmaceutyczne i biologiczne, gdzie wymagane są stabilne warunki temperaturowe i czyste środowisko pracy.

Chłodnie komercyjne i przemysłowe

W przypadku magazynów i zakładów przetwórczych wymagających cichego sprzętu chłodniczego, aluminiowa wężownica rurowa zapewnia prostą konstrukcję z mniejszą liczbą ruchomych elementów i zmniejszonymi wymaganiami konserwacyjnymi.

Dlaczego warto wybrać konstrukcję aluminiowej cewki bez wentylatora

Operatorzy chłodni często borykają się z problemami, takimi jak utrata masy produktu, nierówna temperatura, zużycie energii i konserwacja spowodowane przez tradycyjne chłodnice powietrza. Konstrukcja wężownicy z rury aluminiowej rozwiązuje te problemy poprzez prostszą konstrukcję chłodzenia.

Niższe zużycie energii podczas pracy

Bez ciągłej pracy silników wentylatorów system zmniejsza zużycie energii elektrycznej i eliminuje koszty konserwacji związane z wentylatorami.

Zmniejszona utrata wilgoci produktu

Delikatny przepływ powietrza pomaga utrzymać wilgotność produktu, co jest ważne w przypadku świeżych produktów, owoców morza i innych towarów wrażliwych na wilgoć.

Uproszczone wymagania dotyczące konserwacji

Mniej elementów mechanicznych oznacza mniej potencjalnych punktów awarii. Rutynowa kontrola koncentruje się głównie na czystości wężownicy, stanie czynnika chłodniczego i wydajności odszraniania.

Szczegóły projektu inżynieryjnego

Aluminiowa wężownica rurowa Lynxcool została opracowana z naciskiem na wydajność wymiany ciepła, odporność na korozję i stabilną pracę w chłodniach. Konstrukcja łączy w sobie materiał ze stopu aluminium, specjalną geometrię żeberek i zoptymalizowane kanały czynnika chłodniczego, aby osiągnąć niezawodną wydajność bez wymuszonego przepływu powietrza.

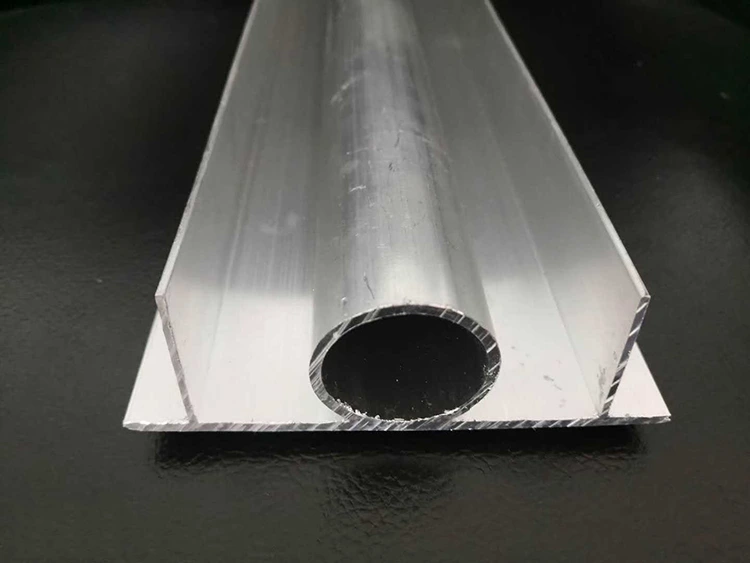

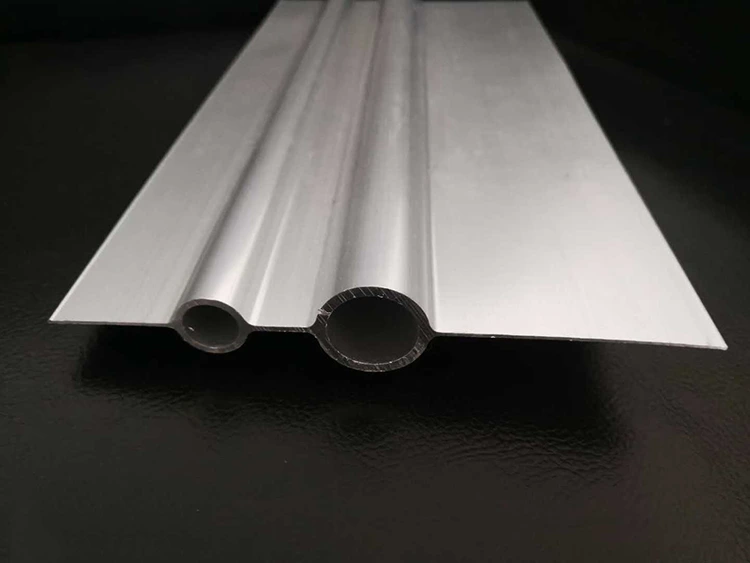

Struktura rury zewnętrznej i wewnętrznej nici

Cewka ma konstrukcję z żebrem zewnętrznym i rurką z gwintem wewnętrznym. Zewnętrzne żebra zwiększają powierzchnię kontaktu z otaczającym powietrzem, poprawiając naturalną konwekcyjną wymianę ciepła, podczas gdy wewnętrzna gwintowana powierzchnia poprawia przepływ czynnika chłodniczego i zmniejsza opór wewnątrz rury.

Taka struktura pomaga osiągnąć efektywne przekazywanie ciepła przy niższym ładunku czynnika chłodniczego w porównaniu z konwencjonalnymi konstrukcjami z gładkimi rurami.

Konstrukcja ze stopu aluminium zapewnia lepszą reakcję termiczną

Stop aluminium zapewnia doskonałą przewodność cieplną, przy jednoczesnym utrzymaniu całkowitej masy cewki niższej niż w przypadku tradycyjnych konstrukcji z rur stalowych.

Lekka konstrukcja upraszcza instalację i zmniejsza obciążenie konstrukcji nośnych chłodni. Powierzchnię aluminium można również pokryć specjalnymi powłokami, aby poprawić odporność na korozję w wilgotnym środowisku.

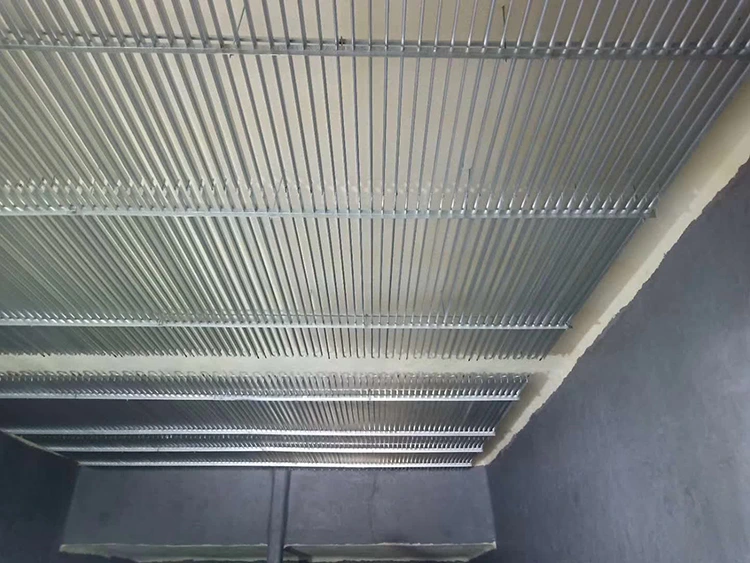

Projekt naturalnego obiegu powietrza

Pionowy układ lamel tworzy ciągłą ścieżkę cyrkulacji powietrza wewnątrz chłodni. Zimne powietrze naturalnie przemieszcza się w dół od powierzchni wężownicy, podczas gdy cieplejsze powietrze unosi się, aby zakończyć proces cyrkulacji.

Ten wzór przepływu powietrza pozwala uniknąć silnego, bezpośredniego nadmuchu powietrza, co jest korzystne w przypadku produktów wymagających kontrolowanej wilgotności i zmniejszonego wysychania powierzchni.

Kompatybilny z wieloma systemami chłodniczymi

Aluminiową wężownicę rurową Lynxcool można skonfigurować do różnych systemów chłodniczych, w tym do popularnych czynników chłodniczych HFC i zastosowań chłodniczych amoniaku.

W przypadku projektów chłodnictwa przemysłowego wykorzystujących systemy amoniaku R717, aluminiowa konstrukcja pomaga uniknąć problemów z kompatybilnością miedzi i amoniaku i zapewnia odpowiednie rozwiązanie materiałowe do długotrwałej pracy.

Zintegrowana konstrukcja odszraniania elektrycznego

W przypadku zastosowań działających poniżej temperatury zamarzania niezbędne jest zarządzanie gromadzeniem się szronu. Wężownicę można wyposażyć w elektryczne elementy grzejne i tacki ociekowe, które wspomagają efektywne rozmrażanie.

System odszraniania pomaga utrzymać wydajność wymiany ciepła i ogranicza przerwy w działaniu spowodowane nadmiernym tworzeniem się szronu.

Parametry techniczne

Rozważania dotyczące instalacji i wyboru

Właściwy dobór i instalacja bezpośrednio wpływają na wydajność chłodzenia. Lynxcool zaleca ocenę wielkości chłodni, obciążenia produktu, temperatury roboczej i systemu chłodniczego przed wyborem modelu wężownicy.

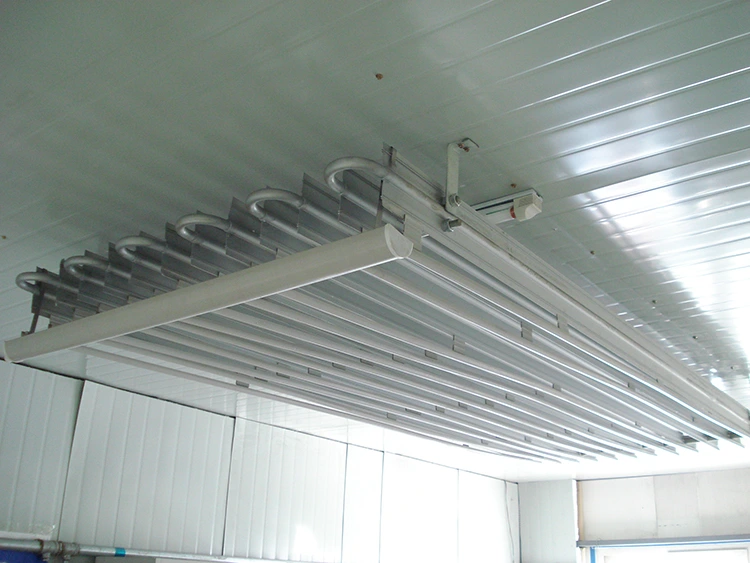

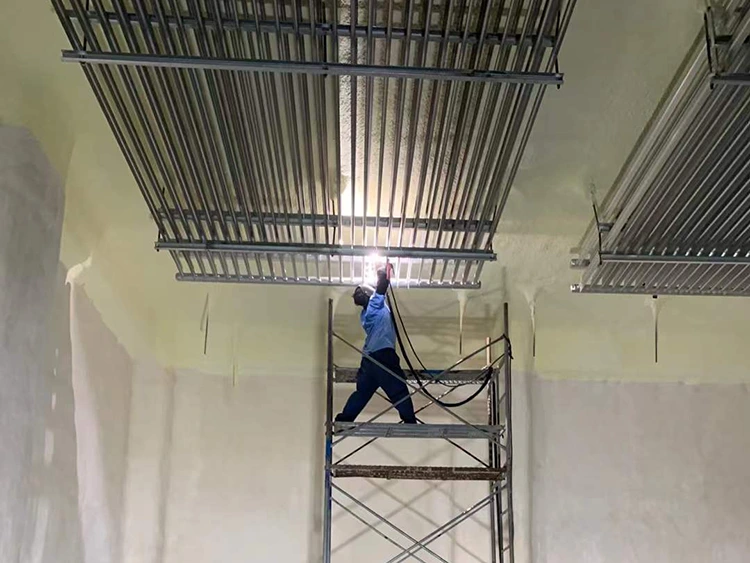

Układ chłodni

Wężownicę należy zainstalować z wystarczającym prześwitem nad sufitem, aby umożliwić naturalną cyrkulację powietrza. Zalecany odstęp 150–200 mm pomaga utrzymać efekt komina i poprawia przepływ powietrza.

Wybór średnicy rury i konfiguracji żeber

Wężownice o mniejszej średnicy nadają się do średnich wymagań chłodniczych, natomiast rury o większej średnicy i dodatkowe powierzchnie żeberek są zalecane do większych chłodni o większym obciążeniu cieplnym.

Planowanie dystrybucji czynnika chłodniczego

W przypadku układów dłuższych rur, przekraczających zalecane długości pojedynczego przejścia, należy rozważyć obwody równoległe i odpowiednie metody dystrybucji czynnika chłodniczego, aby utrzymać zrównoważoną wydajność chłodzenia.

Zarządzanie odszranianiem

Częstotliwość odszraniania zależy od temperatury roboczej, poziomu wilgotności i gromadzenia się szronu. Regularne monitorowanie pomaga utrzymać efektywność wymiany ciepła i zmniejsza niepotrzebne zużycie energii.

Produkcja i kontrola jakości

Lynxcool kontroluje proces produkcji zwojów rur aluminiowych od wyboru materiału po kontrolę końcową. Każda jednostka jest produkowana zgodnie z określonymi procedurami produkcyjnymi, aby zapewnić spójność pomiędzy różnymi partiami.

Kontrola materiału

Materiały ze stopów aluminium są sprawdzane przed produkcją, aby potwierdzić dokładność wymiarową i przydatność do zastosowań chłodniczych.

Kontrola procesu produkcyjnego

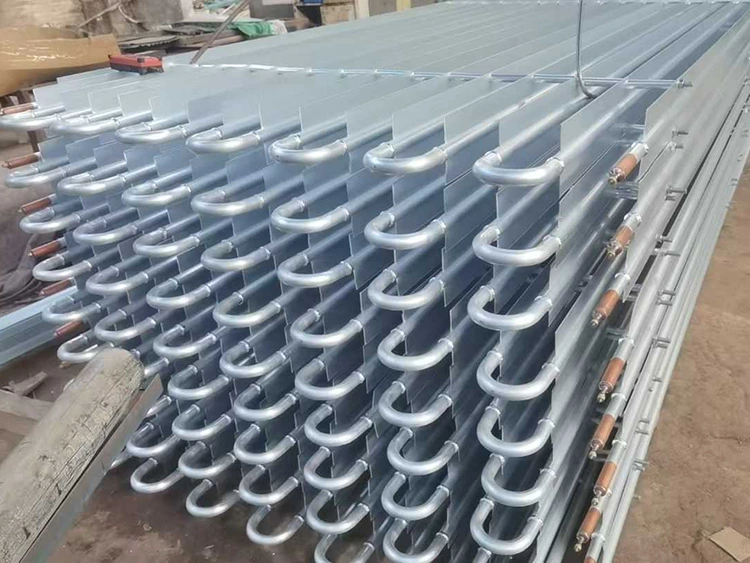

Proces produkcyjny obejmuje formowanie rur, prasowanie żeberek, montaż, obróbkę połączeń i obróbkę powierzchni. Kontrola produkcji pomaga utrzymać stabilną wydajność wymiany ciepła i jakość konstrukcji.

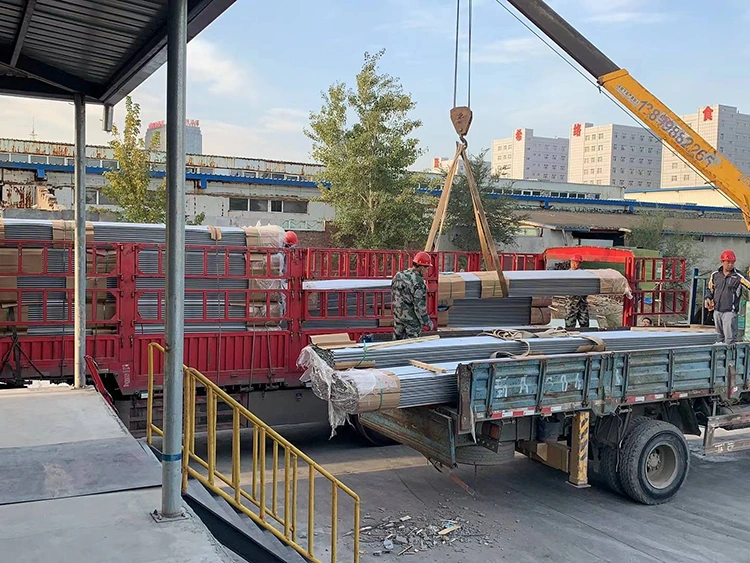

Testy fabryczne przed dostawą

Przed wysyłką każda cewka przechodzi próbę ciśnieniową i szczelność. Zapisy z inspekcji pomagają klientom potwierdzić jakość produktu i gotowość do montażu.
