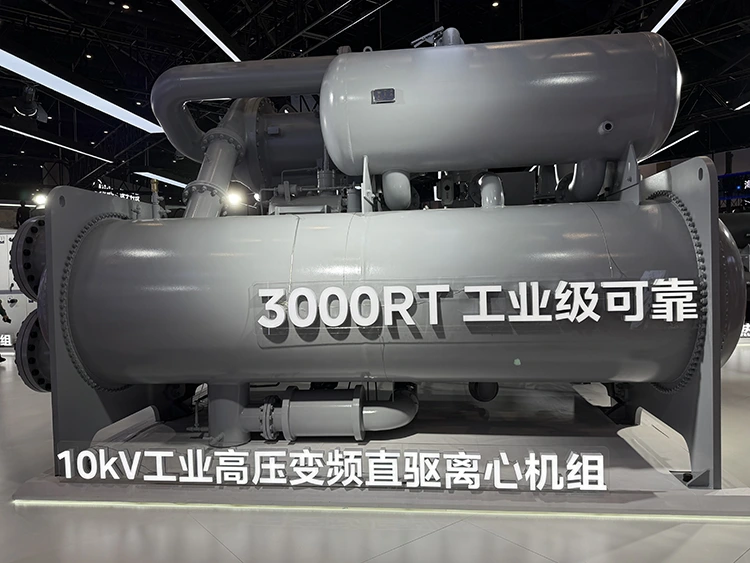

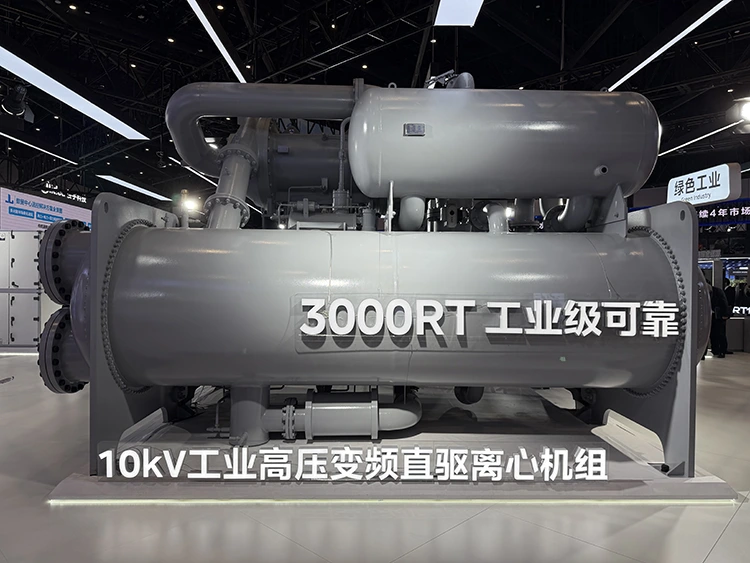

Odśrodkowa jednostka chłodnicza z lewitacją magnetyczną

W ofercie rozwiązań chłodniczych Lynxcool odśrodkowy agregat chłodniczy z lewitacją magnetyczną nie jest dostarczany jako samodzielny produkt standardowy. Zamiast tego służy jako główny moduł źródła chłodzenia w zintegrowanym systemie chłodniczym. W oparciu o wymagania projektu dotyczące obciążenia chłodniczego, roczne wahania obciążenia, warunki wody chłodzącej i konfigurację sprzętu końcowego, Lynxcool zapewnia kompletną inżynierię systemu, w tym wybór agregatu chłodniczego, projekt rurociągu, obliczenia hydrauliczne i opracowanie strategii sterowania.

Ostateczna wartość dostarczana klientom wynika zarówno z parametrów technicznych samego agregatu chłodniczego, jak i doświadczenia Lynxcool w inżynierii systemów chłodniczych i realizacji projektów.

Konstrukcja sprężarki: łożysko magnetyczne i silnik synchroniczny z magnesem trwałym

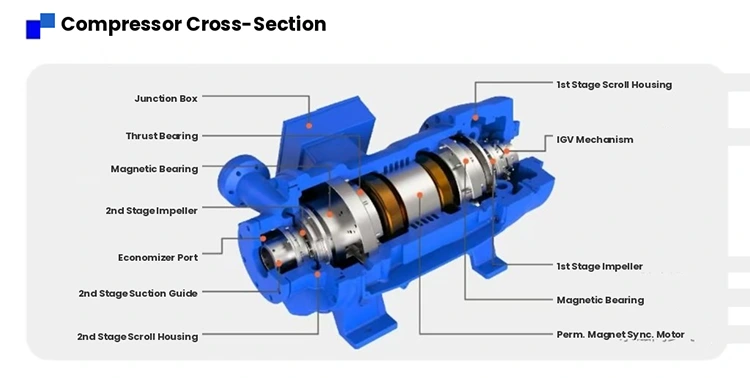

Sprężarka jest głównym elementem agregatu odśrodkowego. Sprężarka odśrodkowa z lewitacją magnetyczną wykorzystuje aktywny układ łożysk magnetycznych, który podczas pracy zawiesza wirnik w położeniu środkowym pod wpływem siły elektromagnetycznej. Ponieważ nie ma fizycznego kontaktu pomiędzy wirnikiem a stojanem, wyeliminowane jest tarcie mechaniczne pomiędzy obracającymi się elementami.

System łożysk magnetycznych wykorzystuje czujniki przemieszczenia do monitorowania położenia wirnika w czasie rzeczywistym. Sterownik reguluje prąd przepływający przez cewki elektromagnetyczne zgodnie ze sprzężeniem zwrotnym czujnika, utrzymując wirnik w zaprojektowanym prześwicie lewitacyjnym podczas pracy.

Sprężarka napędzana jest silnikiem synchronicznym z magnesami trwałymi (PMSM). Magnesy trwałe są osadzone wewnątrz wirnika, a wirujące pole magnetyczne generowane przez stojan pod napięciem bezpośrednio napędza wirnik. Silnik i wirnik są połączone poprzez bezpośrednią konstrukcję współosiową, eliminując tradycyjne przekładnie i sprzęgła zwiększające prędkość.

Upraszczając konstrukcję przekładni, zmniejszono liczbę ruchomych części mechanicznych, unikając jednocześnie strat mechanicznych, wibracji i hałasu podczas pracy powodowanych przez przekładnię zębatą.

Wirnik przyjmuje trójwymiarową konstrukcję przepływu. Dzięki optymalizacji obliczeniowej dynamiki płynów (CFD) profil łopatki i geometria kanału przepływowego zostały zaprojektowane tak, aby poprawić wydajność sprężania gazu podczas dużych prędkości obrotowych.

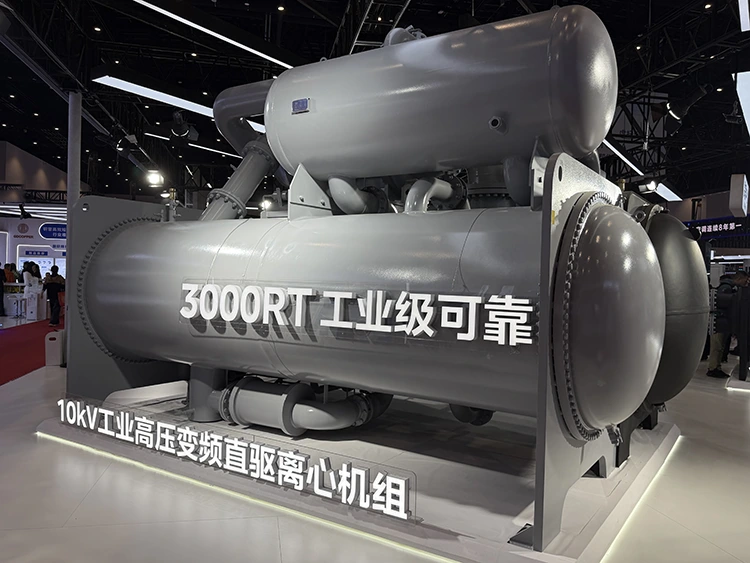

Cykl chłodniczy i system wymiany ciepła

W urządzeniu zastosowano cykl chłodniczy ze sprężaniem pary, w którym czynnik chłodniczy przechodzi cztery procesy w układzie zamkniętym: sprężanie, kondensację, rozprężanie i parowanie.

W parowniku zastosowano wymiennik ciepła zalany lub z opadającą warstwą. Woda lodowa przepływa wewnątrz rurek, natomiast czynnik chłodniczy krąży po stronie płaszcza. Ciekły czynnik chłodniczy pobiera ciepło z wody lodowej po stronie płaszcza parownika i odparowuje, zamieniając się w parę, obniżając temperaturę wody lodowej do zadanej wartości.

Wewnątrz parownika zamontowane są wysokowydajne rury przenoszące ciepło. Zewnętrzna powierzchnia rur jest specjalnie obrobiona w celu zwiększenia powierzchni wymiany ciepła i poprawy wydajności wymiany ciepła wrzenia.

Sprężarka zasysa niskotemperaturowe i pod niskim ciśnieniem pary czynnika chłodniczego powstałe w parowniku. Po skompresowaniu przez szybko obracający się wirnik, czynnik chłodniczy staje się gazem o wysokiej temperaturze i pod wysokim ciśnieniem i dostaje się do skraplacza.

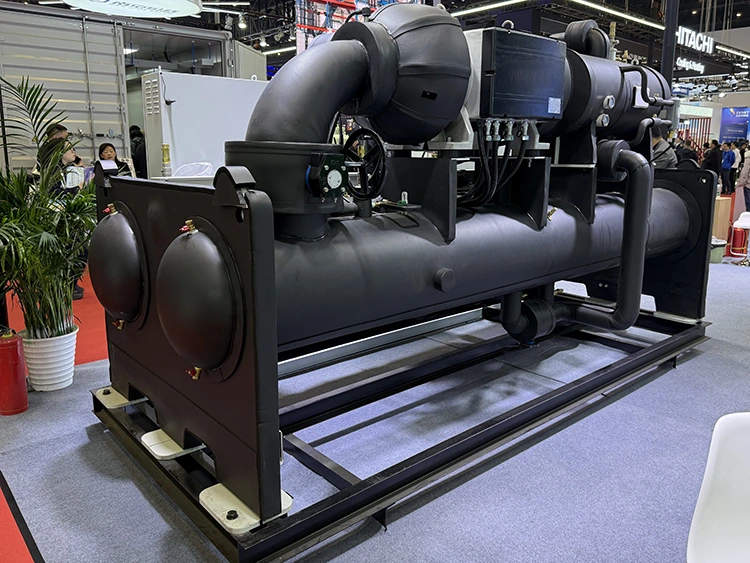

Skraplacz ma zazwyczaj konstrukcję płaszczowo-rurową chłodzoną wodą. Woda chłodząca przepływa wewnątrz rur, podczas gdy czynnik chłodniczy skrapla się po stronie płaszcza i uwalnia ciepło, przechodząc z gazu pod wysokim ciśnieniem w ciecz pod wysokim ciśnieniem.

Rury do wymiany ciepła skraplacza są również wyposażone w wysokowydajne rury gwintowane lub rury o zwiększonej powierzchni, aby poprawić wydajność wymiany ciepła i zmniejszyć spadek ciśnienia po stronie wody.

Ciekły czynnik chłodniczy pod wysokim ciśnieniem przepływa przez urządzenie rozprężne, takie jak elektroniczny zawór rozprężny lub stały otwór, gdzie ciśnienie i temperatura są obniżane przed wejściem do parownika. To kończy cykl chłodzenia.

Kluczowe dane techniczne

Bezolejowa praca i wydajność wymiany ciepła

Tradycyjne sprężarki śrubowe lub odśrodkowe wykorzystują olej smarowy w celu zmniejszenia tarcia pomiędzy łożyskami a elementami obrotowymi. Podczas pracy pewna ilość oleju może przedostać się do obwodu chłodniczego wraz z czynnikiem chłodniczym i przedostać się przez parownik i skraplacz.

Po niskotemperaturowej stronie parownika lepkość oleju smarowego wzrasta i może gromadzić się na powierzchni rur wymiany ciepła, tworząc dodatkowy opór cieplny. Zmniejsza to wydajność parowania i stopniowo wpływa na wydajność wymiany ciepła agregatu chłodniczego.

Aby utrzymać wydajność operacyjną, konwencjonalne systemy zwykle wymagają regularnej konserwacji separatorów oleju, systemów powrotu oleju i czyszczenia rur wymiennika ciepła.

Sprężarka wykorzystująca lewitację magnetyczną działa bez oleju smarowego. Ponieważ do obwodu chłodniczego nie przedostaje się olej, powierzchnie wymiany ciepła parownika i skraplacza pozostają czyste przez cały okres użytkowania urządzenia.

W rezultacie wydajność wymiany ciepła nie spada stopniowo z powodu zanieczyszczenia oleju. W normalnych warunkach pracy wydajność chłodnicza i współczynnik efektywności energetycznej mogą po kilku latach eksploatacji pozostać zbliżone do wartości znamionowych fabrycznych.

Napęd o zmiennej częstotliwości i kontrola wydajności

Agregat chłodniczy wykorzystuje technologię napędu o zmiennej częstotliwości w celu dostosowania prędkości sprężarki do rzeczywistego zapotrzebowania na chłodzenie.

Sterownik w sposób ciągły porównuje temperaturę na wylocie wody lodowej z wartością zadaną i dostosowuje prędkość silnika sprężarki do aktualnego zapotrzebowania na obciążenie. W warunkach częściowego obciążenia silnik pracuje poniżej prędkości znamionowej, zmniejszając prędkość wirnika i wydajność sprężarki. Pobór mocy znacznie maleje wraz ze zmniejszeniem prędkości obrotowej.

Falownik integruje algorytmy regulacji PID i funkcje przewidywania obciążenia. Analizując tempo zmian temperatury wody lodowej, układ sterowania dynamicznie dostosowuje prędkość sprężarki, aby zapobiec częstemu uruchamianiu i zatrzymywaniu oraz dużym wahaniom temperatury.

Gdy temperatura wody lodowej osiągnie nastawę, urządzenie może kontynuować pracę z niższym poziomem prędkości, utrzymując stabilną temperaturę wody na wylocie, jednocześnie zmniejszając zużycie energii.

Porównanie: Seria SMP i konwencjonalne agregaty chłodnicze odśrodkowe

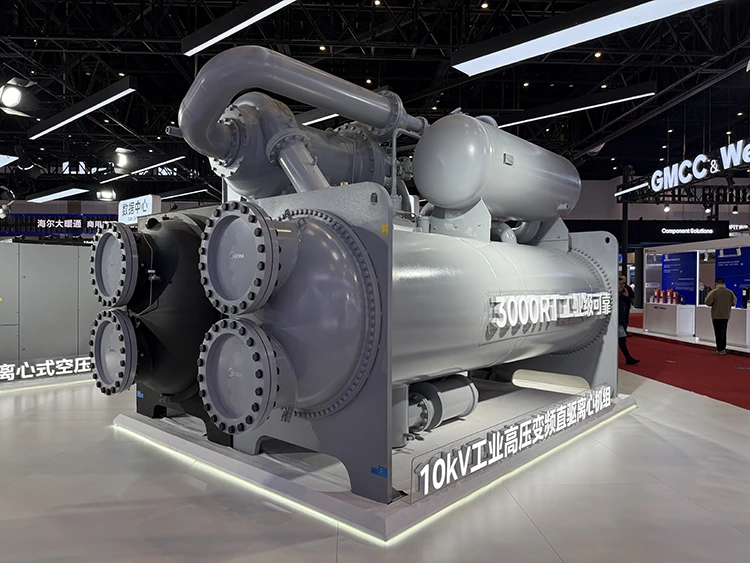

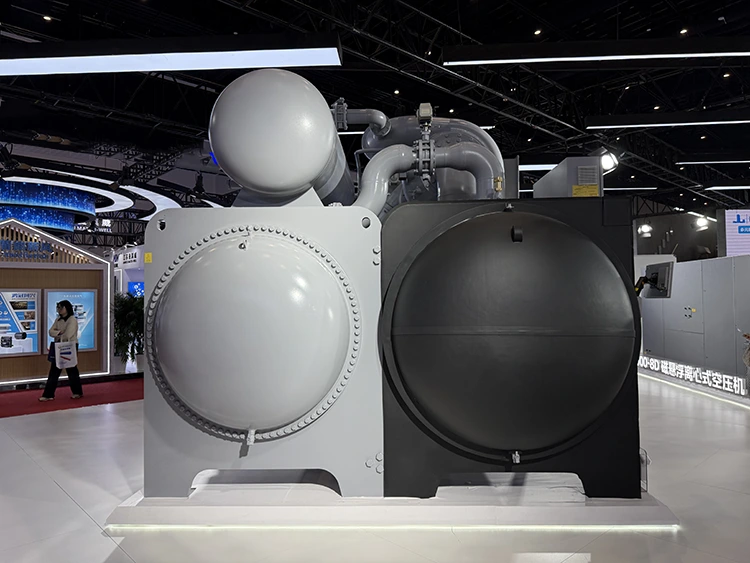

Dobór parownika i skraplacza

Powierzchnia wymiany ciepła parownika i skraplacza bezpośrednio wpływa na wydajność chłodniczą i efektywność energetyczną agregatu chłodniczego. Podczas projektowania projektu Lynxcool wybiera i konfiguruje wymienniki ciepła zgodnie z temperaturami na wlocie i wylocie wody lodowej klienta, warunkami wody chłodzącej, wymaganiami dotyczącymi jakości wody i czynnikami zanieczyszczającymi.

W przypadku zastosowań wymagających wyższych temperatur wody na wlocie lub niższych temperatur na wylocie wody lodowej, parownik można zaprojektować z większą powierzchnią wymiany ciepła, aby utrzymać odpowiednią różnicę temperatur między temperaturą parowania czynnika chłodniczego a temperaturą na wylocie wody lodowej, zwykle w granicach 4–6 ℃.

W przypadku projektów realizowanych na obszarach o dużej twardości wody można zoptymalizować grubość ścianki rury skraplacza i wewnętrzną prędkość wody, aby ograniczyć tworzenie się kamienia i zminimalizować ryzyko korozji.

Otwory czyszczące znajdują się na obu końcach skrzynki wodnej skraplacza, umożliwiając wygodne czyszczenie mechaniczne lub chemiczne podczas przyszłych prac konserwacyjnych.

Elektroniczny zawór rozprężny i kontrola przepływu czynnika chłodniczego

W urządzeniu zastosowano elektroniczny zawór rozprężny zamiast tradycyjnych termicznych zaworów rozprężnych lub urządzeń o stałej kryzie. Napędzane silnikiem krokowym położenie iglicy zaworu można precyzyjnie regulować w celu kontrolowania przepływu czynnika chłodniczego.

Układ sterowania reguluje stopień otwarcia elektronicznego zaworu rozprężnego w oparciu o parametry robocze w czasie rzeczywistym, w tym przegrzanie czynnika chłodniczego na wylocie parownika, ciśnienie na ssaniu sprężarki i temperaturę tłoczenia.

Dostosowując w sposób ciągły przepływ czynnika chłodniczego, system zapewnia, że ​​podaż czynnika chłodniczego odpowiada aktualnemu obciążeniu chłodniczemu i pozwala na pełne wykorzystanie powierzchni wymiany ciepła parownika.

Elektroniczny zawór rozprężny zapewnia szybką reakcję i szeroki zakres regulacji. Podczas uruchamiania stopniowo zwiększa przepływ czynnika chłodniczego, aby zmniejszyć ryzyko przedostania się ciekłego czynnika chłodniczego do sprężarki.

Podczas pracy przy częściowym obciążeniu zawór utrzymuje odpowiednią pozycję otwarcia, aby zapewnić stabilne warunki parowania i efektywną wymianę ciepła.

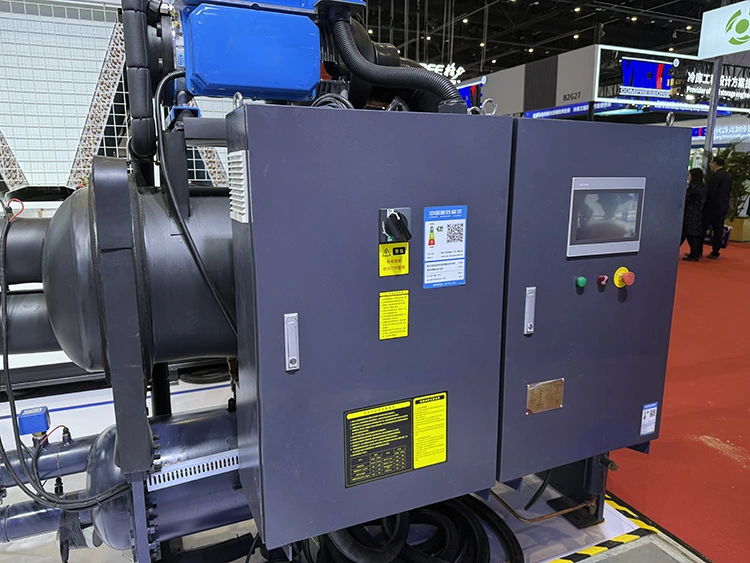

Inteligentny system sterowania

System sterowania agregatem chłodniczym został opracowany w oparciu o platformę PLC klasy przemysłowej i wyposażony w ekran dotykowy interfejs człowiek-maszyna (HMI).

Logika sterowania obejmuje sterowanie uruchamianiem i zatrzymywaniem sprężarki, regulację prędkości, regulację zaworu rozprężnego, blokadę pompy wody lodowej, zabezpieczenie przed zamarzaniem, zabezpieczenie przed wysokim i niskim ciśnieniem, zabezpieczenie przed temperaturą tłoczenia, zabezpieczenie przed przeciążeniem, zabezpieczenie przed utratą fazy i monitorowanie przełącznika przepływu wody.

Parametry pracy są wyświetlane i rejestrowane w czasie rzeczywistym poprzez interfejs sterowania, m.in.:

Temperatura wody lodowej na wlocie i wylocie

Temperatura wody chłodzącej na wlocie i wylocie

Ciśnienie parowania

Ciśnienie skraplania

Temperatura tłoczenia

Prąd silnika

Luz łożyska

Temperatura łożyska

Wartość wibracji

Prędkość sprężarki

Godziny otwarcia

System sterowania obsługuje standardowe protokoły komunikacyjne, w tym Modbus RTU i opcjonalnie Modbus TCP/IP. Może wymieniać dane z systemami automatyki budynku (BAS) lub fabrycznymi systemami zarządzania energią (EMS).

Zdalne monitorowanie można osiągnąć za pośrednictwem sieci przewodowych lub modułów bezprzewodowych 4G. Personel obsługujący może zdalnie sprawdzać stan sprzętu, odbierać alarmy o usterkach i regulować parametry operacyjne bez konieczności fizycznej obecności w miejscu instalacji.

Możliwość dostosowania i zakres działania układu wody chłodzącej

Odśrodkowy agregat chłodniczy z lewitacją magnetyczną ma szeroki zakres pracy dla warunków temperatury na wlocie wody chłodzącej. Gdy temperatura wody chłodzącej jest stosunkowo niska, na przykład w okresie zimowym lub przejściowym, urządzenie może pracować przy niższym ciśnieniu skraplania, co skutkuje zmniejszonym zużyciem energii przez sprężarkę.

Funkcja kontroli ciśnienia skraplacza zapewnia stabilną pracę, gdy temperatura wody chłodzącej jest niższa od warunków projektowych. Układ sterowania zapobiega niestabilnej pracy spowodowanej migracją czynnika chłodniczego lub zbyt niskim stopniem sprężania.

Maksymalna dopuszczalna temperatura na wlocie wody chłodzącej wynosi zazwyczaj 35–38°C, w zależności od modelu sprężarki i rodzaju czynnika chłodniczego.

Zakres ustawień temperatury na wylocie wody lodowej wynosi zazwyczaj 5–20 ℃. W standardowych zastosowaniach klimatyzacyjnych typowy stan wody lodowej to 7 ℃ wody wylotowej i 12 ℃ wody powrotnej. W przypadku chłodzenia procesów przemysłowych temperaturę na wylocie można regulować zgodnie z wymaganiami procesu, zwykle w zakresie 5–10 ℃.

Kontrola przepięć i stabilność działania

Sprężarki odśrodkowe mogą doświadczać warunków udarowych podczas pracy przy niskim obciążeniu lub przy wysokim ciśnieniu skraplania. Udar pojawia się, gdy przepływ powietrza odwraca się na wylocie wirnika, powodując wahania ciśnienia i niestabilną pracę sprężarki. W ciężkich przypadkach ciągła praca udarowa może spowodować uszkodzenie wirnika.

Sprężarka odśrodkowa z lewitacją magnetyczną wykorzystuje technologię aktywnego sterowania, aby zapobiec przepięciom. Sterownik w sposób ciągły monitoruje parametry pracy, w tym prąd silnika, prędkość sprężarki, ciśnienie ssania i ciśnienie tłoczenia.

Kiedy punkt pracy zbliża się do granicy udaru, system sterowania automatycznie dostosowuje prędkość sprężarki lub położenie wlotowej łopatki kierującej (jeśli jest na wyposażeniu), aby przywrócić warunki pracy do stabilnego zakresu.

W nietypowych warunkach, takich jak nadmierna temperatura wody chłodzącej lub nagłe zmniejszenie przepływu wody lodowej, sterownik nadaje priorytet funkcjom ochronnym odciążającym i alarmowym, aby zapobiec przedostawaniu się sprężarki do obszaru przepięć.

Wybór modelu i ocena wydajności

Standardowy warunek wyboru agregatu chłodniczego opiera się na:

Temperatura na wlocie/wylocie wody lodowej: 12 ℃ / 7 ℃

Temperatura wody chłodzącej na wlocie/wylocie: 30 ℃ / 35 ℃

Temperatura otoczenia: 35 ℃

W tych warunkach zakres wydajności chłodniczej urządzenia zazwyczaj obejmuje zakres od 300 kW do 2000 kW.

Zintegrowana wartość obciążenia częściowego (IPLV) może osiągnąć 8,0–9,5 w zależności od wybranego modelu i warunków pracy.

Rzeczywista wydajność chłodnicza i efektywność energetyczna różnią się w zależności od warunków w miejscu instalacji. Podczas procesu selekcji Lynxcool ocenia informacje o projekcie, w tym:

Średnia roczna temperatura termometru mokrego w miejscu instalacji

Parametry projektowe wieży chłodniczej

Roczny rozkład obciążenia wodą lodową

Harmonogram pracy i charakterystyka obciążenia

Parametry te służą do określenia najbardziej odpowiedniej konfiguracji agregatu chłodniczego dla każdego projektu.

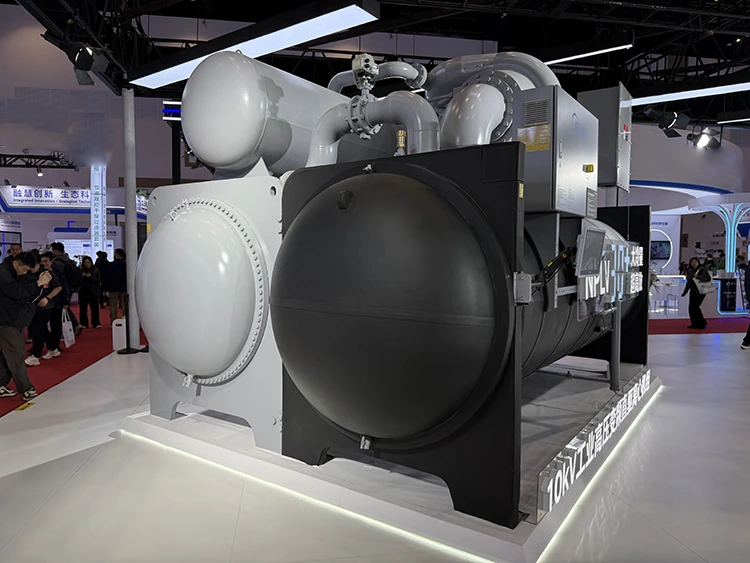

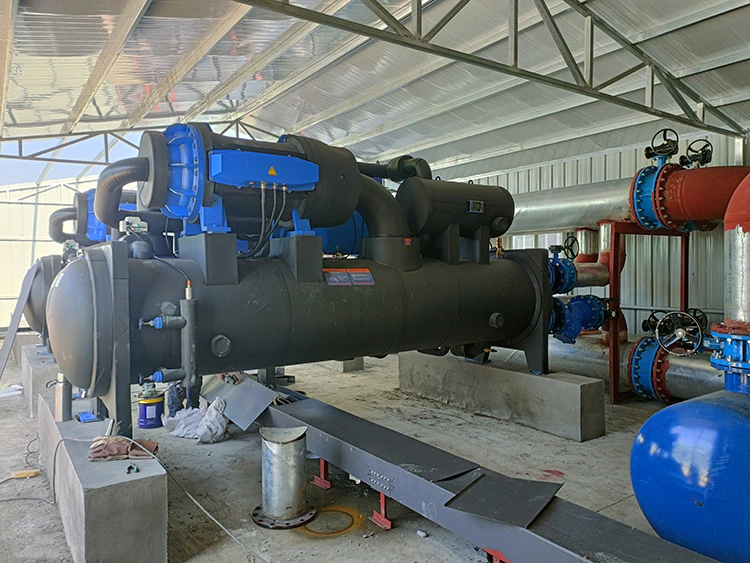

Warunki instalacji i wymagania dotyczące maszynowni

W porównaniu z tradycyjnymi agregatami śrubowymi, odśrodkowe agregaty chłodnicze z lewitacją magnetyczną mają mniejsze wymagania dotyczące fundamentów instalacyjnych.

Dzięki bezkontaktowej konstrukcji łożyska magnetycznego przenoszenie drgań podczas pracy jest wyjątkowo niskie. Zmniejszone są zarówno obciążenia dynamiczne, jak i statyczne, dzięki czemu urządzenie nadaje się do projektów o rygorystycznych wymaganiach dotyczących kontroli wibracji.

Dzięki zwartej konstrukcji urządzenie zajmuje mniej miejsca instalacyjnego. Przy tej samej wydajności chłodniczej powierzchnię można zmniejszyć o około 30–40% w porównaniu z konwencjonalnymi systemami agregatów śrubowych.

Zalecana wysokość w świetle maszynowni wynosi zazwyczaj 3,5–4,5 metra. Wokół urządzenia należy zachować wystarczający odstęp konserwacyjny, a po obu końcach parownika i skraplacza należy zapewnić odpowiednią przestrzeń do demontażu rur wymiennika ciepła i serwisowania.

Przyłącza wody chłodzącej i wody lodowej wykorzystują standardowe połączenia kołnierzowe. Przed wysyłką urządzenie jest częściowo napełnione czynnikiem chłodniczym i ochronnym gazem obojętnym. Po montażu dodawany jest pozostały czynnik chłodniczy i następuje uruchomienie systemu.

Harmonogram konserwacji i wymagania dotyczące przeglądów

Rutynowa konserwacja agregatów chłodniczych z lewitacją magnetyczną obejmuje głównie:

Cotygodniowa kontrola:

Sprawdź temperaturę wody lodowej i wody chłodzącej na wlocie/wylocie

Sprawdź różnicę temperatur pomiędzy wodą wlotową i wylotową

Przegląd miesięczny:

Sprawdź szczelność zacisków elektrycznych

Przeglądaj zapisy operacji na ekranie dotykowym i historię alarmów

Kontrola kwartalna:

Sprawdź spadek ciśnienia po stronie wody parownika i skraplacza

Wyczyścić wymienniki ciepła, jeśli spadek ciśnienia przekracza 15% wartości początkowej

Przegląd półroczny:

Kalibracja dokładności czujnika temperatury i ciśnienia

Wyczyścić filtry wody lodowej

Przegląd roczny:

W razie potrzeby wymienić wodę lodową i wodę chłodzącą

Wykonaj badanie jakości wody

Sprawdź stan starzenia elementów elektrycznych

Magnetyczny układ łożyskowy nie wymaga regularnej wymiany oleju ani smarowania. Położenie łożyska i stan pracy są stale monitorowane przez sterownik. W przypadku wystąpienia nietypowych warunków system generuje alarm, a profesjonalni technicy mogą przeprowadzić diagnozę za pomocą dedykowanych narzędzi serwisowych.

Typowe scenariusze zastosowań

Chłodzenie centrum danych

Centra danych działają nieprzerwanie przez cały rok i wymagają stabilnej wydajności chłodzenia przy rygorystycznych wymaganiach w zakresie efektywności energetycznej.

Odśrodkowy agregat chłodniczy z lewitacją magnetyczną nadaje się do systemów chłodzenia centrów danych ze względu na jego wysoką wydajność w warunkach częściowego obciążenia. Jego charakterystyka robocza odpowiada zmiennym obciążeniom sprzętu IT, pomagając zmniejszyć roczne zużycie energii na chłodzenie i poprawić ogólną wydajność energetyczną centrum danych.

Produkcja farmaceutyczna i biotechnologiczna

Obszary produkcji farmaceutycznej wymagają precyzyjnej kontroli temperatury wody lodowej i niezawodnej pracy ciągłej.

Odśrodkowy agregat chłodniczy z lewitacją magnetyczną może utrzymać dokładność kontroli temperatury na wylocie wody lodowej w zakresie ± 0,5 ℃. System sterowania obsługuje wiele konfiguracji jednostek, w tym pracę w trybie gotowości i skoordynowaną logikę sterowania, aby poprawić niezawodność systemu w krytycznych środowiskach produkcyjnych.

Przetwórstwo spożywcze i logistyka łańcucha chłodniczego

Zakłady przetwórstwa spożywczego i chłodnie często wymagają systemów chłodniczych pracujących w wielu zakresach temperatur.

W połączeniu z możliwościami projektowania systemów chłodniczych Lynxcool, obejmującymi dobór parownika, skraplacza i chłodnicy powietrza, agregat odśrodkowy z lewitacją magnetyczną można zintegrować z wielotemperaturowymi systemami chłodzenia.

W przypadku dużych centrów logistyki łańcucha chłodniczego niski poziom hałasu podczas pracy urządzenia pomaga zmniejszyć wpływ na personel magazynu i codzienną pracę.

Przetwórstwo tworzyw sztucznych i gumy

Wtryskarki i urządzenia do wytłaczania wymagają stabilnego zasilania wodą lodową do chłodzenia formy i kontroli temperatury procesu.

Podczas długotrwałej, ciągłej pracy agregat z lewitacją magnetyczną utrzymuje stałą wydajność wymiany ciepła bez zanieczyszczeń olejem w obwodzie chłodniczym, pomagając zapewnić stabilną kontrolę temperatury formy i dokładność wymiarową produktu.

Duże budynki komercyjne i systemy centralnego chłodzenia

W centrach handlowych, budynkach biurowych, szpitalach, lotniskach i innych dużych obiektach użyteczności publicznej zazwyczaj występują znaczne wahania obciążenia chłodniczego w ciągu dnia.

Odśrodkowy agregat chłodniczy z lewitacją magnetyczną może płynnie regulować wydajność w różnych warunkach obciążenia, zapewniając wydajną pracę zarówno w okresach dużego obciążenia w ciągu dnia, jak iw okresach niskiego obciążenia w nocy.

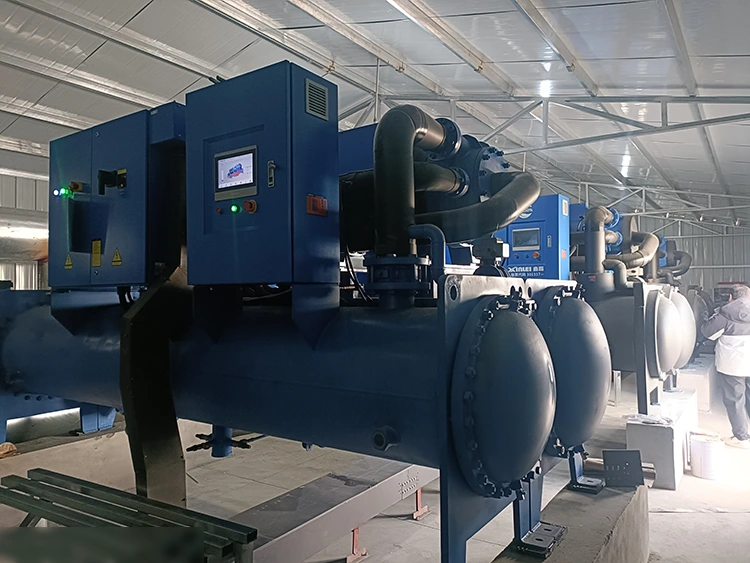

Proces realizacji projektu Lynxcool

W ramach rzeczywistej realizacji projektu firma Lynxcool dostarcza odśrodkowy agregat chłodniczy z lewitacją magnetyczną jako część kompletnego rozwiązania systemu chłodzenia, a nie tylko dostarcza sprzęt.

Po otrzymaniu podstawowych informacji o projekcie klienta, w tym o typie budynku, wymaganiach dotyczących HVAC lub chłodzenia procesowego, szacowanym obciążeniu chłodniczym i lokalnych warunkach klimatycznych, zespół inżynierów Lynxcool przeprowadza obliczenia obciążenia systemu i dobór sprzętu.

Po zatwierdzeniu modelu agregatu chłodniczego zespół inżynierów kończy projekt układu wody lodowej, układu wody chłodzącej, dobiera pompę, zbiornik wyrównawczy i izolację rurociągu oraz dostarcza kompletne rysunki konstrukcyjne.

Na etapie produkcji Lynxcool koordynuje produkcję sprzętu i przygotowanie materiałów zgodnie z zatwierdzonymi specyfikacjami technicznymi. Montaż wykonują wykwalifikowane ekipy inżynierskie posiadające uprawnienia do montażu rurociągów ciśnieniowych oraz montażu mechaniczno-elektrycznego.

Proces instalacji na miejscu obejmuje:

• Podłączenie rurociągów chłodniczych i wodnych
• Okablowanie elektryczne
• Płukanie systemu
• Próba ciśnienia hydraulicznego
• Testowanie próżniowe

Podczas rozruchu technicy uzupełniają czynnik chłodniczy, ustawiają parametry, weryfikują logikę sterowania i testują obciążenie.

Gdy wszystkie wskaźniki operacyjne spełnią wymagania projektowe, system zostaje przekazany klientowi wraz ze szkoleniem obsługi i wytycznymi dotyczącymi konserwacji.

Dzięki pełnemu wsparciu inżynieryjnemu, od wyboru sprzętu po uruchomienie, Lynxcool pomaga klientom budować stabilne i wydajne systemy wody lodowej do zastosowań w chłodnictwie komercyjnym, przemysłowym i procesowym.
