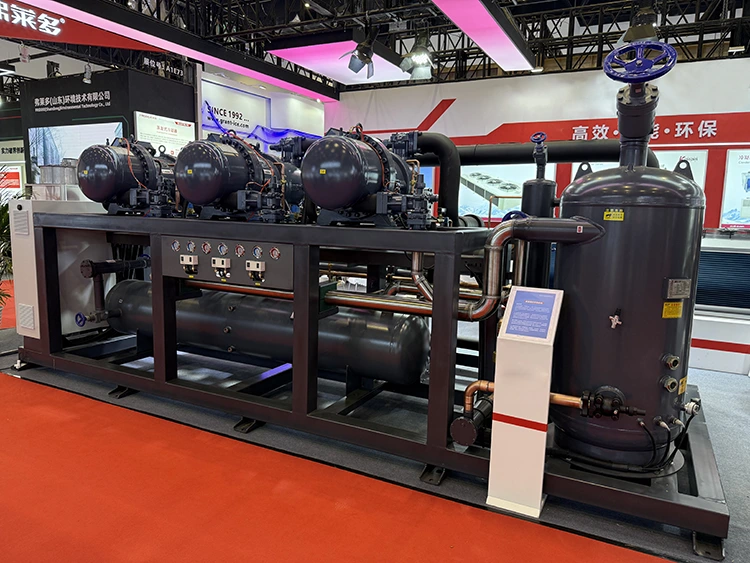

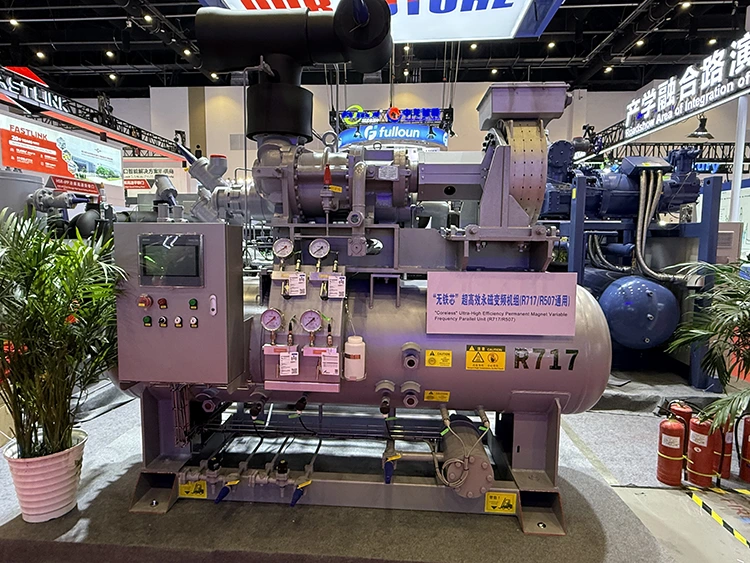

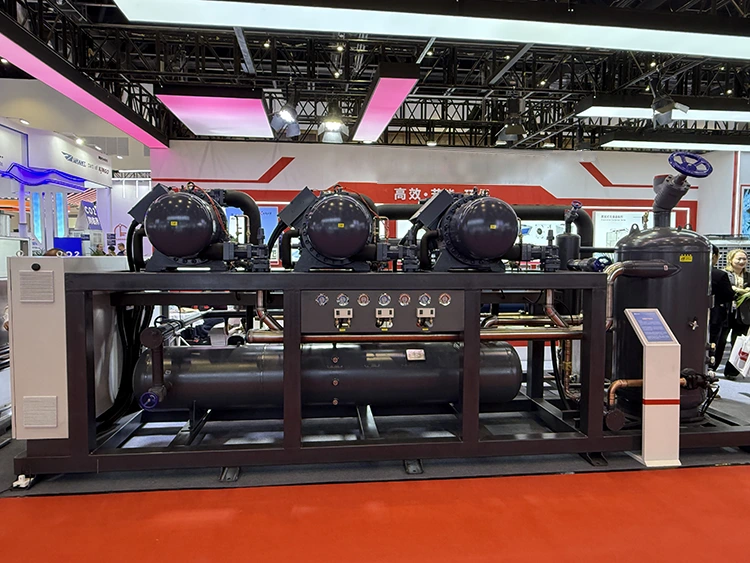

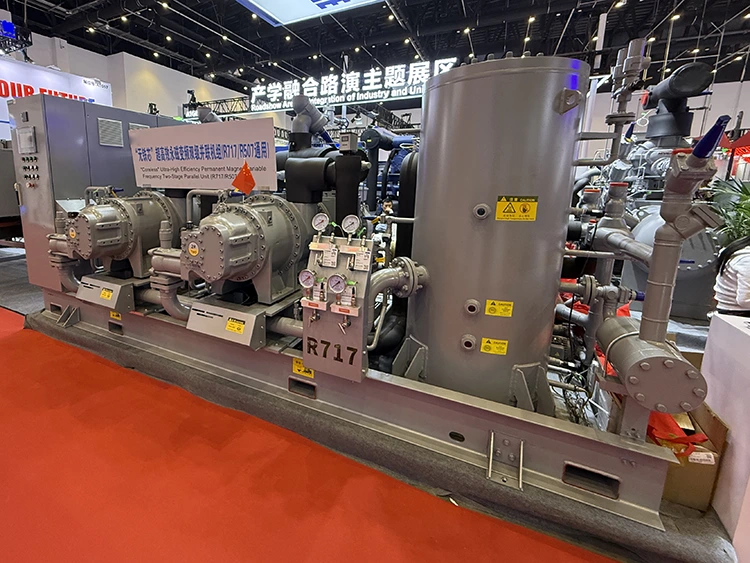

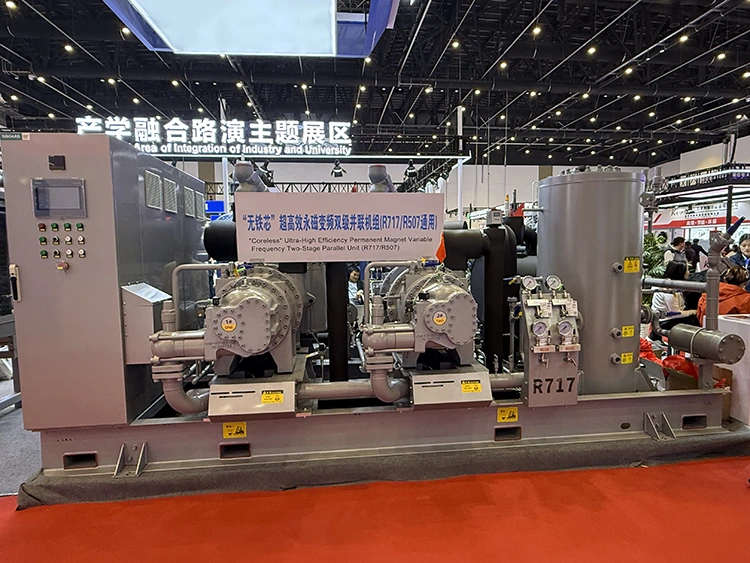

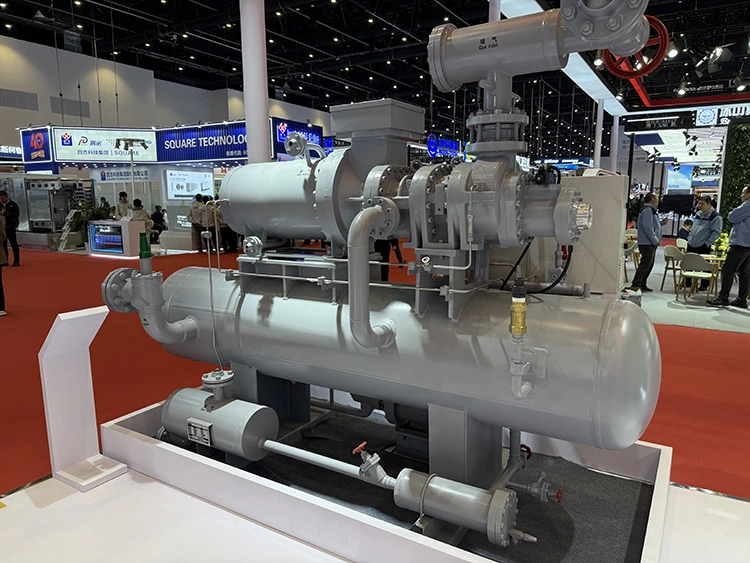

Lynxcool produkuje półhermetyczne dwustopniowe sprężarki śrubowe chłodnicze do przemysłowych i komercyjnych systemów chłodniczych wymagających stabilnej pracy w niskich temperaturach. Urządzenie łączy technologię półhermetycznego sprężania śrubowego z dwustopniowym sprężaniem i zintegrowanym ekonomizerem, aby poprawić wydajność chłodzenia i utrzymać niezawodną wydajność w niskich temperaturach parowania.

Zaprojektowany do przechowywania w chłodniach, przetwórstwa żywności, zamrażania owoców morza, magazynów farmaceutycznych i chłodzenia w procesach przemysłowych, ten fabrycznie zmontowany agregat chłodniczy działa w temperaturach parowania do -50°C. Półhermetyczna konstrukcja eliminuje potrzebę stosowania zewnętrznych uszczelnień wału, pomagając zmniejszyć ryzyko wycieku czynnika chłodniczego i uprościć rutynową konserwację.

Dzięki montażowi na płozach, sterowaniu opartemu na sterowniku PLC i elastycznej regulacji wydajności, urządzenie umożliwia szybką instalację, automatyczną pracę i rozbudowę systemu dla różnych wymagań chłodniczych.

Asortyment produktów

Zasada działania półhermetycznej dwustopniowej sprężarki śrubowej

Półhermetyczna dwustopniowa sprężarka chłodnicza śrubowa działa poprzez sprężanie czynnika chłodniczego w dwóch stopniach sprężania śrubowego, aby uzyskać wydajne chłodzenie w warunkach pracy w niskiej temperaturze. Cykl chłodniczy rozpoczyna się, gdy pary czynnika chłodniczego pod niskim ciśnieniem wchodzą w pierwszy stopień sprężania, w którym wirniki dwuślimakowe sprężają czynnik chłodniczy do średniego poziomu ciśnienia.

Po pośrednim sprężeniu czynnik chłodniczy przechodzi przez wbudowany układ ekonomizera, gdzie dodatkowy wtrysk czynnika poprawia przepływ czynnika chłodniczego i zwiększa wydajność chłodzenia. Drugi stopień sprężania dodatkowo zwiększa ciśnienie czynnika chłodniczego, zanim gaz pod wysokim ciśnieniem dostanie się do skraplacza w celu odprowadzenia ciepła.

Podczas pracy półhermetyczny silnik jest chłodzony zasysanym gazem chłodniczym, utrzymując stabilną temperaturę silnika i zmniejszając potrzebę stosowania dodatkowych elementów chłodzących. System sterowania PLC stale monitoruje parametry pracy i dostosowuje wydajność sprężarki w zależności od zapotrzebowania na chłodzenie, zapewniając stabilną kontrolę temperatury i efektywne wykorzystanie energii.

W porównaniu z tradycyjnymi jednostopniowymi sprężarkami śrubowymi, dwustopniowy proces sprężania obniża temperaturę tłoczenia, poprawia wydajność przy wysokich stopniach sprężania i umożliwia niezawodną pracę w zastosowaniach wymagających temperatur parowania do -50°C.

Kluczowe funkcje

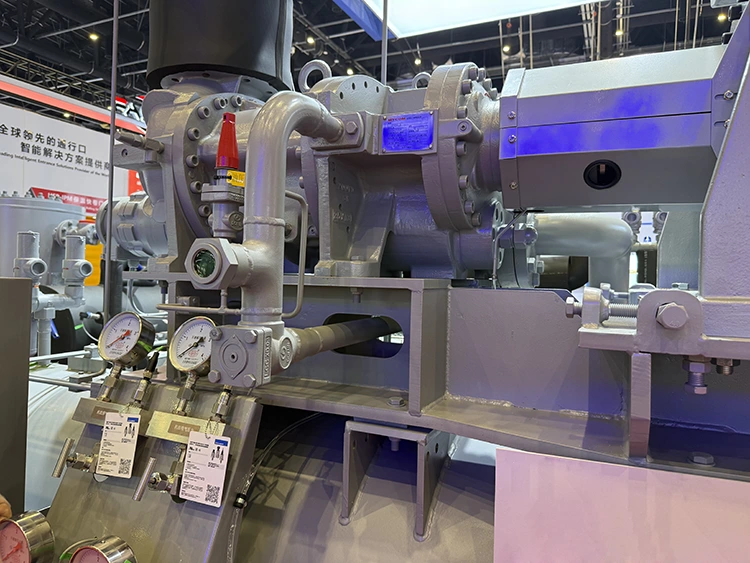

Konstrukcja półhermetycznej sprężarki śrubowej

Półhermetyczna konstrukcja integruje silnik i sprężarkę w szczelnej obudowie, usuwając zewnętrzne uszczelnienie wału powszechnie stosowane w sprężarkach typu otwartego. Taka konstrukcja zmniejsza potencjalne punkty wycieku czynnika chłodniczego i chroni elementy wewnętrzne przed zanieczyszczeniami zewnętrznymi.

Podczas pracy silnik jest chłodzony zasysanym gazem chłodniczym, co pozwala na stabilną pracę bez dodatkowego sprzętu chłodzącego silnik. W połączeniu z ochroną IP54, agregat sprężarkowy nadaje się do ciągłej pracy w przemysłowych środowiskach chłodniczych.

Dwustopniowa technologia kompresji

Dwustopniowy system sprężania dzieli całkowity stosunek ciśnień na dwa stopnie sprężania, zmniejszając obciążenie każdego etapu i poprawiając stabilność pracy w warunkach niskiej temperatury.

Taka konstrukcja obniża temperaturę tłoczenia, zmniejsza naprężenia termiczne elementów sprężarki i utrzymuje wydajną pracę, gdy temperatura parowania osiąga -50°C. Szczególnie nadaje się do głębokiego mrożenia, przetwarzania owoców morza i przechowywania w niskich temperaturach, gdzie systemy jednostopniowe mogą doświadczyć utraty wydajności.

Wbudowany system ekonomizera

Zintegrowany ekonomizer poprawia wydajność cyklu chłodniczego poprzez wtryskiwanie czynnika chłodniczego pod średnim ciśnieniem do procesu sprężania. Zwiększa to cyrkulację czynnika chłodniczego i poprawia wydajność chłodzenia w warunkach pracy w niskich temperaturach.

W porównaniu z konwencjonalnymi systemami bez technologii ekonomizera, urządzenie zapewnia lepszą efektywność energetyczną i bardziej stabilną pracę podczas pracy pod dużym obciążeniem, pomagając obniżyć długoterminowe koszty operacyjne.

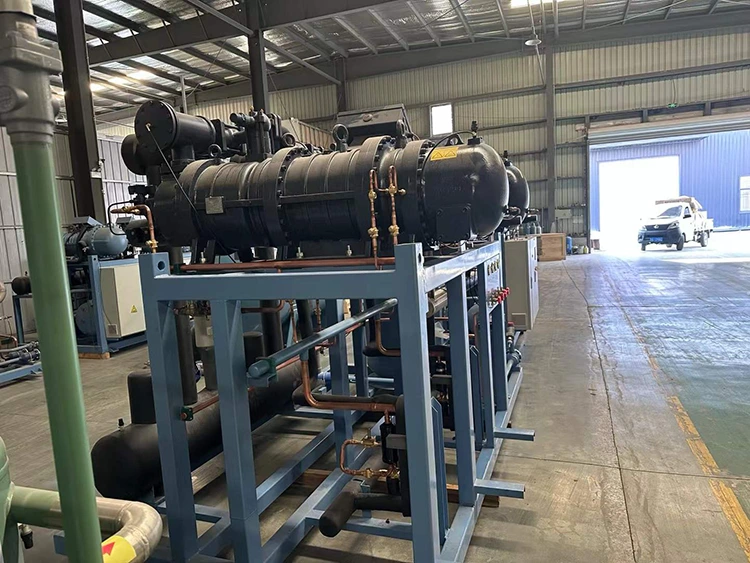

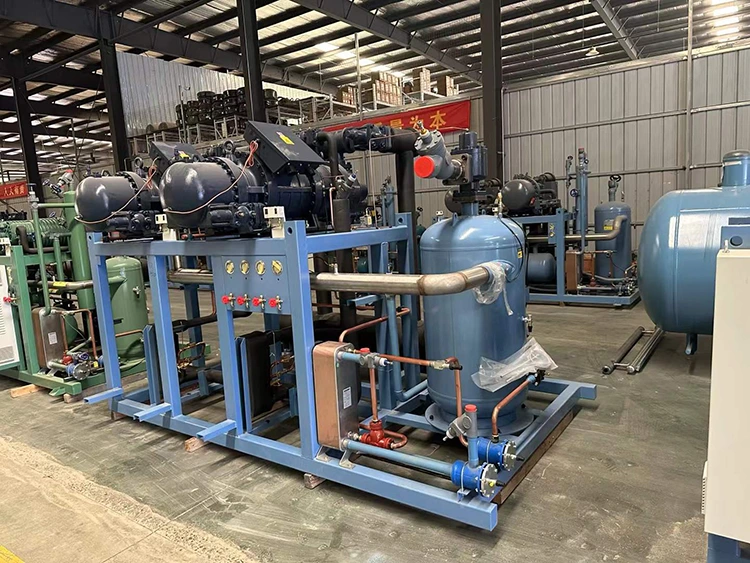

Fabrycznie montowana konstrukcja płozy

Wszystkie główne komponenty, w tym sprężarka śrubowa, separator oleju, system rurociągów, zawory i szafa sterownicza, są przed wysyłką montowane na jednej płozie.

Ta zintegrowana konstrukcja ogranicza prace instalacyjne na miejscu i pomaga skrócić czas uruchomienia. Kompaktowe wymiary sprawiają, że urządzenie nadaje się również do chłodni o ograniczonej przestrzeni instalacyjnej lub do projektów modernizacyjnych wymagających wymiany sprzętu.

Inteligentny system sterowania PLC

Agregat sprężarkowy jest wyposażony w automatyczne sterowanie oparte na sterowniku PLC i interfejs operacyjny z ekranem dotykowym, zapewniający wygodne zarządzanie systemem.

System sterowania monitoruje parametry robocze, w tym ciśnienie, temperaturę, stan sprężarki i alarmy bezpieczeństwa. Obsługuje automatyczną regulację wydajności, zdalną komunikację i integrację z systemami zarządzania chłodnictwem za pośrednictwem standardowych protokołów komunikacyjnych.

Elastyczna kompatybilność z czynnikami chłodniczymi

Urządzenie obsługuje wiele czynników chłodniczych, aby spełnić różne wymagania regionalne i projekty systemów chłodniczych. Dostępne czynniki chłodnicze obejmują R134a, R404A, R507A i R449A, a konfiguracje są dostępne dla konkretnych wymagań projektu.

Ta elastyczność pozwala na zastosowanie agregatu sprężarkowego w różnych komercyjnych i przemysłowych środowiskach chłodniczych.

Parametry techniczne

Szczegóły półhermetycznej dwustopniowej sprężarki śrubowej chłodniczej są następujące:

Parametr	Specyfikacja
Typ sprężarki	Półhermetyczna sprężarka dwuślimakowa
Metoda kompresji	Dwustopniowa kompresja z wtryskiem ekonomizera
Wydajność chłodzenia	30 kW - 800 kW
Temperatura parowania	-20°C do -50°C
Temperatura skraplania	+30°C do +45°C
Regulacja wydajności	Bezstopniowa regulacja 25% - 100%.
Chłodziwo	R134a / R404A / R507A / R449A
Chłodzenie silnika	Chłodzenie gazu zasysanego
Napięcie silnika	380 V / 3 fazy / 50 Hz
Opcjonalne napięcie	460 V / 60 Hz
Poziom ochrony	IP54
System sterowania	PLC + ekran dotykowy HMI
Zakres COP	2,0 - 2,8
Poziom hałasu	≤78 dB(A) w odległości 1 metra

Aplikacje

Przechowywanie w chłodniach i przetwarzanie żywności

Agregat sprężarkowy zapewnia stabilną wydajność chłodzenia chłodni, magazynów dystrybucyjnych, przetwórstwa drobiu, produkcji mięsa i zamrażalni owoców morza. Jego zdolność do pracy w niskich temperaturach pomaga utrzymać stałe warunki chłodnicze podczas ciągłej produkcji.

Chłodnictwo farmaceutyczne

W przypadku przechowywania produktów farmaceutycznych i produktów wrażliwych na temperaturę urządzenie zapewnia niezawodną kontrolę chłodzenia z funkcjami automatycznego monitorowania w celu utrzymania stabilnych warunków pracy i ograniczenia wahań temperatury.

Chłodzenie procesów przemysłowych

System nadaje się do zastosowań przemysłowych, w tym do przetwarzania chemicznego, produkcji elektroniki, produkcji tekstyliów i innych procesów wymagających ciągłej kontroli temperatury i niezawodnej wydajności chłodzenia.

Efektywność energetyczna i korzyści operacyjne

Dwustopniowa struktura sprężania poprawia wydajność w warunkach wysokiego stopnia sprężania poprzez zmniejszenie obciążenia ciśnieniowego na każdym etapie sprężania. Niższa temperatura tłoczenia pomaga zmniejszyć naprężenia termiczne i wydłużyć żywotność sprężarki.

Wbudowany ekonomizer zwiększa wydajność cyklu chłodniczego poprzez poprawę cyrkulacji czynnika chłodniczego, podczas gdy półhermetyczna konstrukcja zmniejsza ryzyko wycieków w porównaniu z tradycyjnymi konstrukcjami sprężarek typu otwartego.

Połączenie wydajnej technologii sprężania, automatycznego sterowania i integracji montowanej na płozach pomaga klientom zmniejszyć zużycie energii i uprościć długoterminowe zarządzanie eksploatacją.

Instalacja i konserwacja

Wymagania instalacyjne

Fabrycznie zmontowana konstrukcja płozy zmniejsza wymagania dotyczące instalacji na miejscu. Po ustawieniu urządzenia klienci muszą głównie wykonać połączenia rur czynnika chłodniczego, okablowanie elektryczne i uruchomić system sterowania.

Kompaktowa konstrukcja umożliwia elastyczną instalację w nowo budowanych obiektach chłodniczych, a także w istniejących systemach wymagających wymiany sprzętu lub zwiększenia wydajności.

Wymagania dotyczące konserwacji

Półhermetyczna konstrukcja zmniejsza wymagania dotyczące rutynowej konserwacji, eliminując zewnętrzne uszczelnienia wału i chroniąc wewnętrzne komponenty w uszczelnionej obudowie.

Codzienna konserwacja obejmuje głównie sprawdzanie ilości czynnika chłodniczego, poziomu oleju, ciśnienia roboczego, parametrów temperatury i zapisów alarmów PLC. Standaryzowane komponenty upraszczają również wymianę części zamiennych i skracają przestoje.

Dlaczego warto wybrać Lynxcool?

Doświadczenie w produkcji urządzeń chłodniczych przemysłowych

Lynxcool specjalizuje się w urządzeniach chłodniczych do zastosowań w łańcuchu chłodniczym, przetwórstwie spożywczym i chłodnictwie przemysłowym. Firma opracowuje agregaty sprężarkowe w oparciu o różne wymagania temperaturowe, wydajności chłodnicze i środowiska pracy.

Wsparcie inżynieryjne przed dostawą

Lynxcool zapewnia wsparcie techniczne, w tym wybór systemu chłodniczego, obliczenie wydajności chłodniczej, konfigurację sprzętu, rysunki instalacyjne i zalecenia operacyjne, aby pomóc klientom w wyborze odpowiednich rozwiązań.

Montaż i testowanie w fabryce

Każdy kompresor jest składany i sprawdzany przed wysyłką. Procedury testowania obejmują kontrolę działania sprężarki, weryfikację systemu sterowania, testowanie zabezpieczeń i potwierdzenie parametrów roboczych.

Indywidualne rozwiązania chłodnicze

Lynxcool wspiera dostosowywanie wydajności sprężarki, konfiguracji czynnika chłodniczego, systemów sterowania i rozmieszczenia sprzętu zgodnie z konkretnymi wymaganiami projektu.

Globalne wsparcie serwisowe

Dostępne są konsultacje techniczne, wsparcie w zakresie części zamiennych i usługi zdalnego rozwiązywania problemów, aby pomóc klientom międzynarodowym w utrzymaniu stabilnego działania układu chłodniczego.

Często zadawane pytania

Co to jest półhermetyczna dwustopniowa sprężarka śrubowa chłodnicza?

Półhermetyczny dwustopniowy agregat chłodniczy śrubowy łączy w sobie uszczelnioną konstrukcję sprężarki śrubowej z technologią dwustopniowego sprężania. Przeznaczony jest do układów chłodniczych wymagających stabilnej pracy w niskich temperaturach parowania i wysokich stopniach sprężania.

Jakie są zalety kompresji dwustopniowej?

Dwustopniowe sprężanie zmniejsza współczynnik ciśnień obsługiwany przez każdy stopień sprężania, obniżając temperaturę tłoczenia i poprawiając wydajność podczas pracy w niskiej temperaturze. Nadaje się do zastosowań takich jak systemy zamrażania i chłodnie.

Jaki zakres temperatur może osiągnąć ta sprężarka?

Urządzenie może pracować w temperaturach parowania od -20°C do -50°C, w zależności od doboru czynnika chłodniczego, konfiguracji systemu i warunków pracy.

Jakie czynniki chłodnicze są dostępne?

Standardowe opcje czynników chłodniczych obejmują R134a, R404A, R507A i R449A. Można zapewnić niestandardowe konfiguracje czynnika chłodniczego zgodnie z wymaganiami projektu.

W jakich branżach wykorzystuje się ten agregat chłodniczy?

Jest szeroko stosowany w przetwórstwie żywności, zamrażaniu owoców morza, chłodnictwie, chłodnictwie farmaceutycznym, chłodzeniu chemicznym i chłodzeniu procesów przemysłowych.

Czy urządzenie wymaga skomplikowanej instalacji?

Konstrukcja montowana na płozach integruje główne komponenty przed dostawą, redukując prace związane z orurowaniem na miejscu oraz upraszczając instalację i uruchomienie.

W jaki sposób półhermetyczna konstrukcja ogranicza konserwację?

Uszczelniona konstrukcja eliminuje zewnętrzne uszczelnienia wału i zmniejsza ryzyko wycieku czynnika chłodniczego, pomagając zmniejszyć częstotliwość konserwacji podczas długotrwałej pracy.

Czy można regulować wydajność chłodzenia?

Tak. Urządzenie obsługuje bezstopniową regulację wydajności w zakresie 25–100%, umożliwiając dostosowanie wydajności chłodzenia do różnych wymagań obciążenia.
