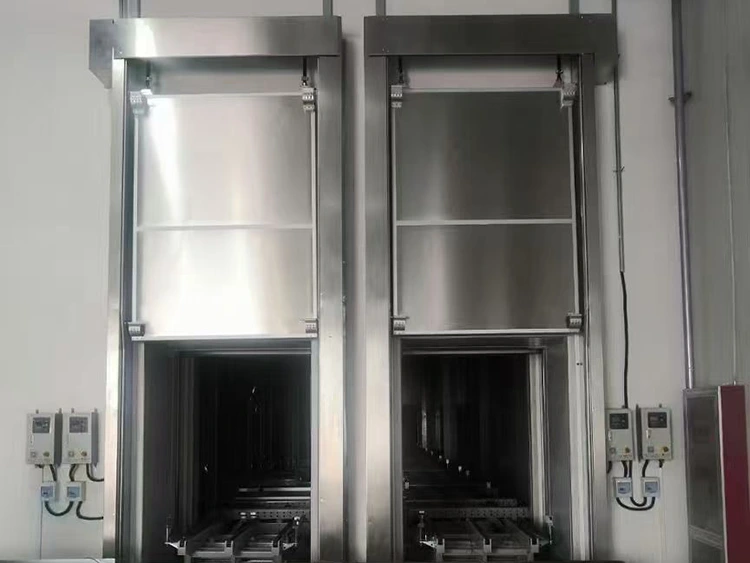

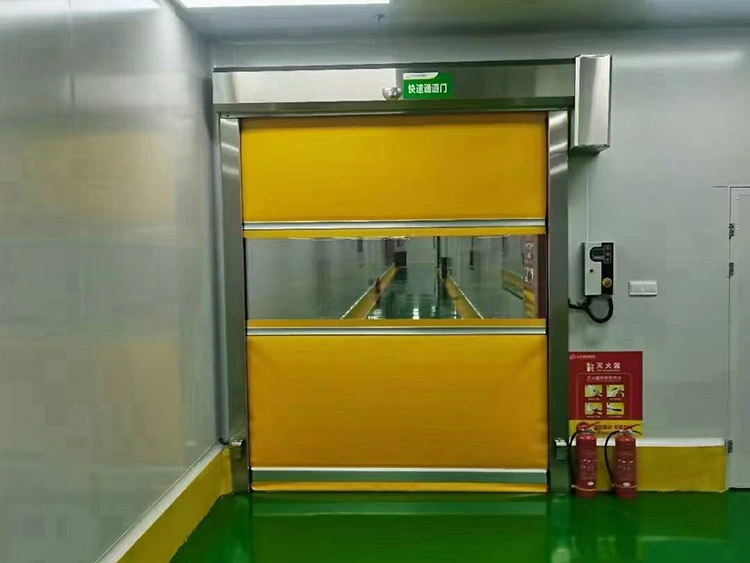

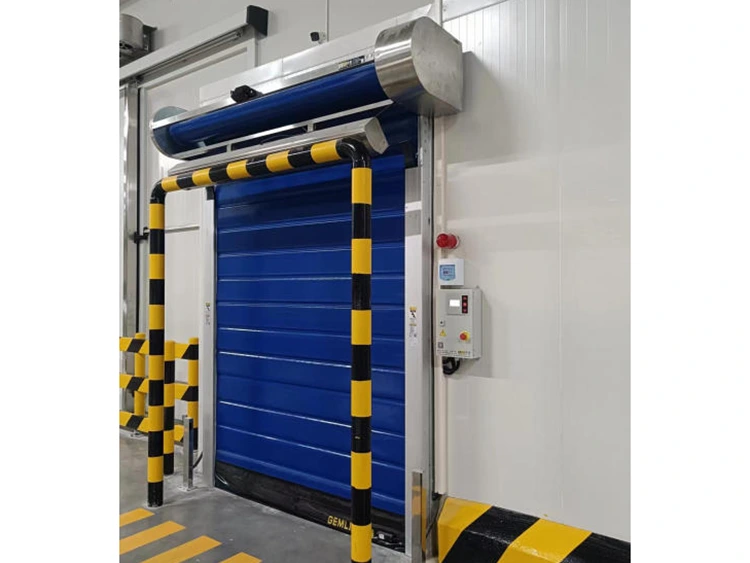

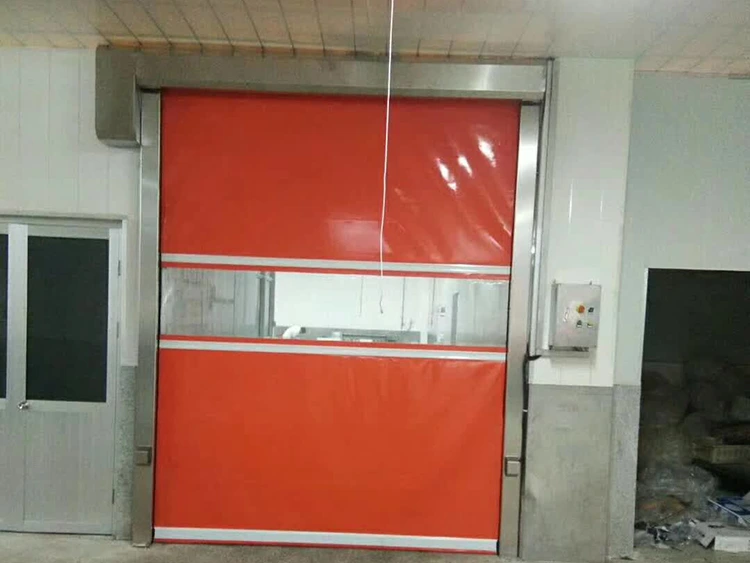

Pionowe drzwi podnoszone

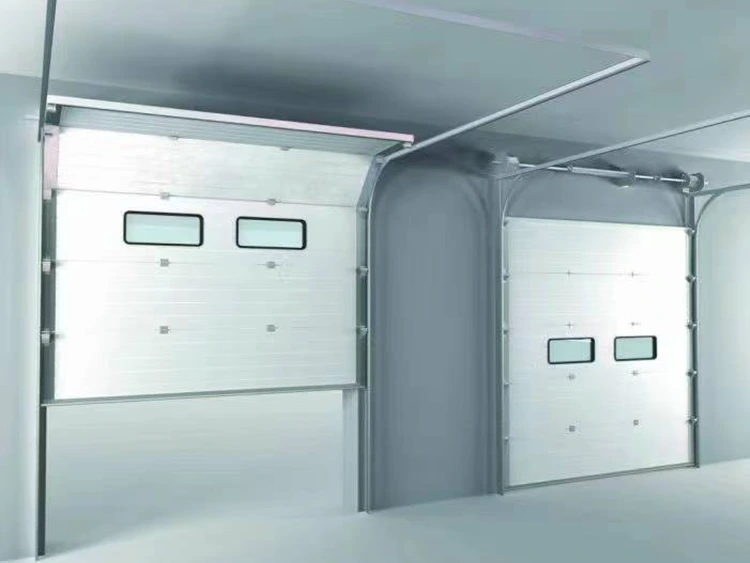

Brama podnoszona pionowa to system bram przemysłowych, w którym panel drzwiowy przesuwa się pionowo wzdłuż ściany, prowadzony po pionowych prowadnicach. Jej najbardziej charakterystyczną cechą jest to, że po otwarciu panel drzwiowy przylega całkowicie do ściany bezpośrednio nad otworem, pozostawiając obszar pod sufitem wolny od poziomych prowadnic lub elementów podwieszanych.

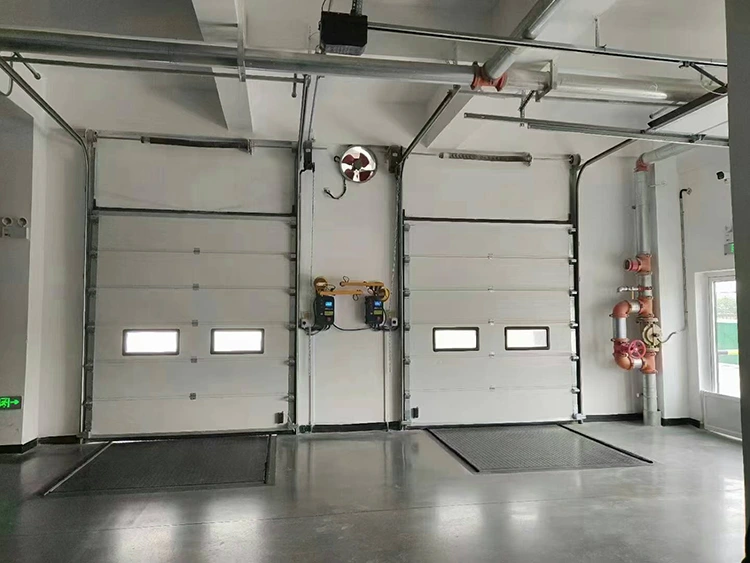

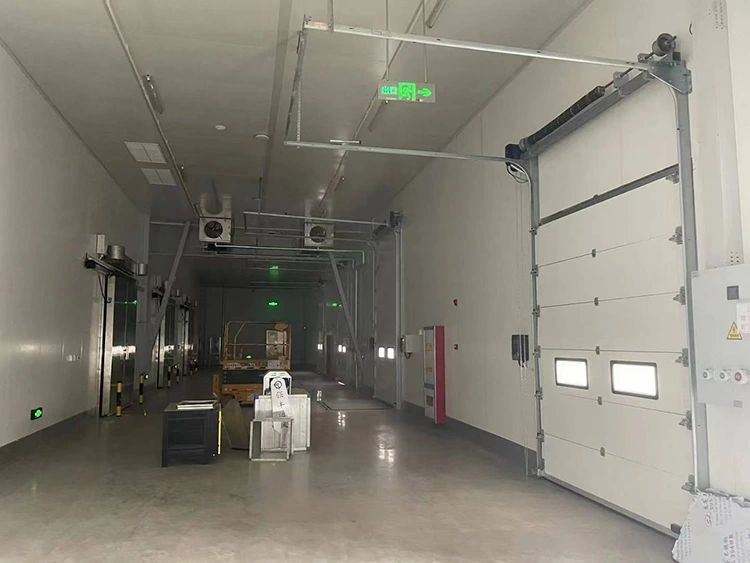

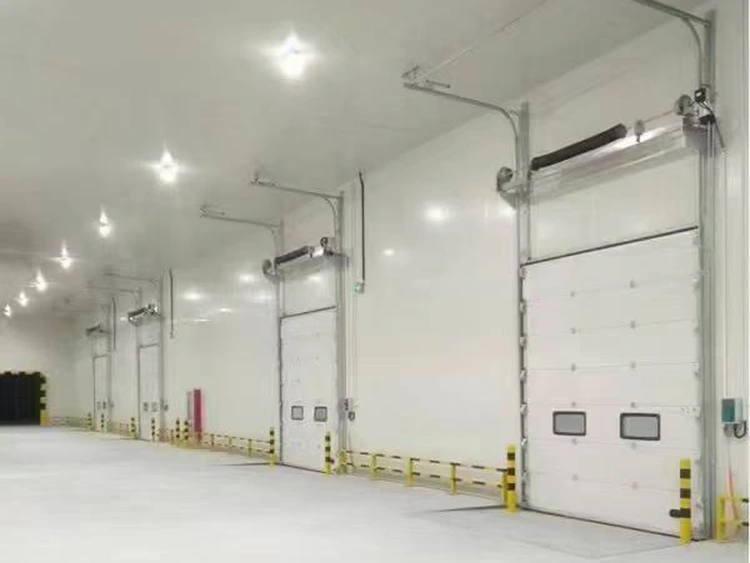

Typowe zastosowania:

Magazyny transferowe logistyki łańcucha chłodniczego, zamrażarki i chłodnie

Zakłady przetwórstwa spożywczego i kuchnie centralne

Warsztaty naprawy samochodów i kabiny lakiernicze/lakiernicze

Logistyczne centra dystrybucyjne i doki załadunkowe

Wielkogabarytowe zakłady montażu sprzętu

Remizy strażackie i garaże dla pojazdów specjalistycznych

Skład strukturalny i zasada działania

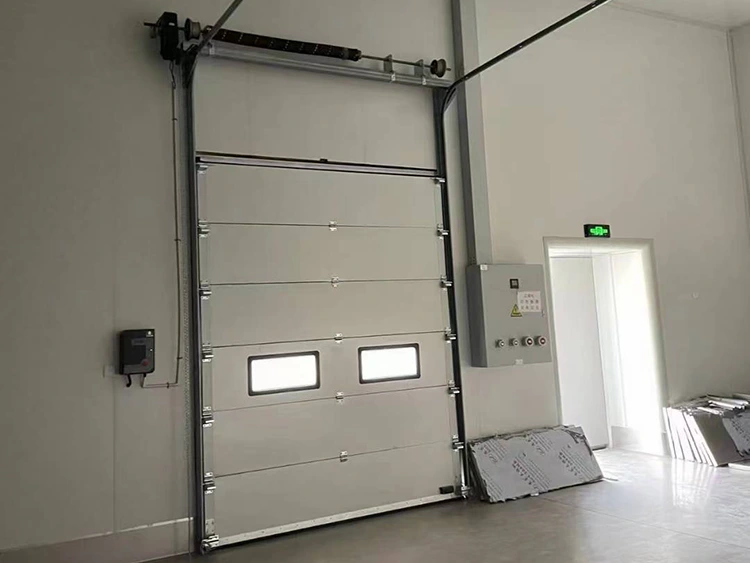

Skład strukturalny

Panel drzwi: Składa się z wewnętrznych i zewnętrznych okładzin metalowych (stal, stal nierdzewna lub stop aluminium) oraz wewnętrznego rdzenia (pianka poliuretanowa, polistyren lub plaster miodu z aluminium). Grubość zazwyczaj waha się od 40 mm do 150 mm, wybierana na podstawie wymagań dotyczących izolacji termicznej i wytrzymałości konstrukcyjnej.

Prowadnice pionowe: Wytrzymałe szyny ze stali ocynkowanej w kształcie litery C lub U, montowane pionowo na ścianach po obu stronach otworu drzwiowego. Są one mocowane za pomocą osadzonych uchwytów lub kotew chemicznych i posiadają wewnętrzne suwaki lub rolki prowadzące.

System równoważenia: wykorzystuje sprężyny skrętowe lub przeciwwagi w celu zrównoważenia ciężaru panelu drzwi, umożliwiając pracę silnika pokonując jedynie tarcie, zmniejszając w ten sposób zużycie energii.

Układ napędowy: Motoreduktor montowany z boku, zamontowany na wale sprężyny skrętowej lub zespół napędowy hydrauliczny napędzający bęben liny stalowej. Moc silnika zazwyczaj waha się od 1,5 kW do 5,5 kW, w zależności od wymiarów i wagi bramy.

Elementy uszczelniające: Odporne na warunki pogodowe paski gumowe są zamontowane na obwodzie panelu drzwi, natomiast nadmuchiwana uszczelka (w stylu poduszki powietrznej) na dole, po zamknięciu dociska się do podłogi, zapobiegając konwekcji powietrza i wnikaniu kurzu.

Skrzynka sterownicza: integruje sterownik silnika, przetwornicę częstotliwości (VFD), przekaźniki bezpieczeństwa i interfejsy sygnałowe; obsługuje lokalną obsługę za pomocą przycisku, zdalne sterowanie, czujniki i zdalną komunikację.

Zasada działania

Silnik napędza obrót bębna, ciągnąc panel bramy w górę po torach za pomocą stalowych lin lub łańcuchów. Podczas opuszczania brama opuszcza się płynnie dzięki odwróceniu silnika lub grawitacji. Bramę można zatrzymać na dowolnej wysokości, a precyzyjne pozycjonowanie kontrolowane jest za pomocą wyłączników krańcowych lub enkoderów.

Główne typy i przewodnik wyboru

W oparciu o różne scenariusze zastosowań i wymagania klientów,Pionowe drzwi podnoszonemożna podzielić na następujące typy:

Standardowy zakres rozmiarów

• Szerokość drzwi:≤8 000 mm (dostępne rozmiary niestandardowe do zastosowań specjalnych)
• Wysokość drzwi:≤6000 mm (większe otwory wymagają podnoszenia sekcyjnego lub rozwiązań kombinowanych)
• Maksymalna waga pojedynczego panelu:Około. 1500 kg (wyważone przez system przeciwwagi lub wytrzymałe sprężyny skrętne)

Warunki instalacji i wymagania techniczne

Pionowe drzwi podnoszonema specyficzne wymagania dotyczące konstrukcji budowlanych i warunków montażu. Czynniki te należy potwierdzić z wyprzedzeniem na etapie planowania budynku lub renowacji.

Minimalny prześwit nad głową:

Głębokość ściany po obu stronach otworu:

Nośność nad otworem drzwiowym:

Wymagania dotyczące poziomu podłogi:

Wymagania dotyczące zasilania:

Profesjonalna ankieta na stronie przeprowadzona przez Lynxcool:

Lynxcool świadczy profesjonalne usługi oceny instalacji przy użyciu dalmierzy laserowych, skanerów ściennych i precyzyjnych niwelatorów w celu dokładnej oceny warunków na miejscu. A„Raport potwierdzenia stanu instalacji otwierania drzwi”jest po kontroli. Jeśli istniejące warunki nie spełniają wymagań, Lynxcool może zaoferować zalecenia dotyczące modyfikacji konstrukcyjnych i rozwiązania techniczne.

Systemy sterowania i akcesoria opcjonalne

Standardowa konfiguracja sterowania:

Lokalna skrzynka sterownicza (przyciski Start/Stop/Zatrzymanie awaryjne, kontrolki stanu)

Ręczny bezprzewodowy pilot zdalnego sterowania (efektywny zasięg ≥30m)

Mechaniczne wyłączniki krańcowe (górne i dolne położenie krańcowe)

Konfigurowalne opcje:

Napęd o zmiennej częstotliwości (VFD): umożliwia płynny start/zatrzymanie, zmniejsza wstrząsy mechaniczne i pozwala na regulowaną prędkość podnoszenia (zwykle 0,15–0,3 m/s)

Sterowanie oparte na czujnikach: Geomagnetyczne pętle indukcyjne, radar mikrofalowy, wiązki bezpieczeństwa na podczerwień

Interfejs blokady: Wyjście sygnału ze stykiem bezpotencjałowym do blokowania z urządzeniami, takimi jak przenośniki, platformy podnoszące lub kurtyny powietrzne

Zdalne monitorowanie: przesyła stan drzwi do platformy w chmurze za pośrednictwem modułów 4G lub Wi-Fi, umożliwiając monitorowanie aplikacji mobilnej i powiadomienia o alarmach

„Drzwi w drzwiach” (drzwi przejściowe): Małe drzwi wejściowe zintegrowane z panelem bramy głównej umożliwiające przejście pieszego, zmniejszające częstotliwość otwierania drzwi głównych

Konserwacja i serwis posprzedażny

Rutynowa konserwacja:
Zaleca się przeprowadzanie przeglądu co pół roku w celu sprawdzenia zużycia liny stalowej, ustawienia szyn prowadzących i dokręcenia śrub. Paski uszczelniające należy regularnie czyścić i zabezpieczać środkami ochronnymi. Łożyska i łańcuchy należy smarować co roku, aby zapewnić płynną pracę.

Wsparcie w rozwiązywaniu problemów:
Typowe problemy, takie jak opór ruchu drzwi, przegrzanie silnika i awarie zdalnego sterowania, są usuwane dzięki szybkim procedurom diagnostycznym i zdalnym wskazówkom technicznym.

Polityka gwarancyjna:

• Konstrukcja drzwi:2-letnia gwarancja
• Elementy elektryczne (silnik, sterownik, czujniki):1 rok gwarancji
• Części eksploatacyjne (paski uszczelniające, rolki): Wsparcie zamienne po preferencyjnych cenach

Służba ratunkowa:
Lynxcool zapewnia usługi szybkiego reagowania w głównych miastach w kraju, z możliwością wsparcia na miejscu w ich obrębie48 godzin. Aby zminimalizować przestoje operacyjne, zapewniamy naprawy awaryjne lub tymczasowe rozwiązania uszczelniające.

Dlaczego warto wybrać pionowe drzwi podnoszone Lynxcool

Lynxcool to nie tylko producent bram przemysłowych, ale także dostawca usług inżynieryjnych specjalizujący się w systemach chłodniczych i instalacjach łańcucha chłodniczego. Wybór pionowych drzwi podnoszonych Lynxcool oznacza otrzymanie:

Zintegrowane rozwiązania inżynieryjne:
Konstrukcja drzwi jest skoordynowana z systemami izolacji chłodni, urządzeniami chłodniczymi i operacjami logistycznymi, aby zapobiec problemom ze zgodnością podczas instalacji i obsługi.

Kwalifikowana zdolność instalacji:
Posiadając kwalifikacje zawodowe w zakresie montażu mechanicznego i elektrycznego orazCertyfikacja instalacji rurociągów ciśnieniowych GC2Lynxcool zapewnia zgodną konstrukcję i zmniejsza ryzyko akceptacji.

Bogate doświadczenie projektowe:
Po zrealizowaniu setek projektów bram przemysłowych, Lynxcool rozumie standardy techniczne i wymagania operacyjne branży przetwórstwa spożywczego, farmaceutycznego i logistycznego.

Lokalne wsparcie serwisowe:
Wspierana przez centralę w Qingdao, Lynxcool zapewnia pełny cykl usług, w tym kontrolę na miejscu, niestandardowe projekty, instalację, konserwację i wsparcie techniczne.

Często zadawane pytania (FAQ) dotyczące pionowych drzwi podnoszonych

1. Co to są pionowe drzwi podnoszone?

A Pionowe drzwi podnoszoneto system bram przemysłowych, w którym panel bramy porusza się pionowo po prostych prowadnicach ściennych i po całkowitym otwarciu zatrzymuje się bezpośrednio nad otworem bramy.

W przeciwieństwie do tradycyjnych segmentowych bram uchylnych, pionowe bramy podnoszone nie wymagają zakrzywionych lub poziomych odcinków prowadnic. Pod sufitem nie ma elementów podwieszanych, co pozwala na pełne wykorzystanie przestrzeni nad sufitem do montażu systemów przenośników, oświetlenia, kanałów wentylacyjnych, suwnic pomostowych i innego sprzętu.

2. Jaka jest różnica pomiędzy drzwiami podnoszonymi pionowo a drzwiami podnoszonymi?

Obydwa systemy drzwi przeznaczone są do budynków o wysokich stropach, różnią się jednak konfiguracją prowadzenia:

Mówiąc najprościej, ADrzwi wysokiego podnoszenia to rozwiązanie kompromisowe, podczas gdy APionowe drzwi podnoszone zapewniają maksymalne wykorzystanie przestrzeni nad głową.

3. Gdzie powszechnie stosuje się pionowe drzwi podnoszone?

Ze względu na dużą oszczędność miejsca, doskonałe właściwości uszczelniające i przydatność do wymagających środowisk, pionowe drzwi podnoszone są szeroko stosowane w:

• Obiekty łańcucha chłodniczego, w tym chłodnie i mroźnie
• Zakłady przetwórstwa spożywczego i kuchnie centralne
• Logistyczne centra dystrybucyjne i doki załadunkowe
• Warsztaty naprawy samochodów i garaże dla samochodów kempingowych
• Remizy strażackie i garaże dla pojazdów specjalnych
• Budynki przemysłowe wymagające suwnic lub urządzeń podwieszanych

4. Ile miejsca nad głową potrzeba do zainstalowania pionowych drzwi podnoszonych?

Kluczowym wymaganiem jest, aby wolna przestrzeń nad otworem drzwiowym wynosiła:

Wysokość otworu drzwiowego + minimum 500mm

Przykład:
Do otworu drzwiowego o wysokości4 metry, budynek powinien zapewniać co najmniejPrześwit nad głową 4,5 metra.

Dodatkowe wymagania instalacyjne obejmują:

• MinimumOdległość od ściany 300 mm z każdej stronydo szyn prowadzących i wsporników
• Odchylenie poziomu podłogi w granicach± 3 mmaby zapewnić właściwe uszczelnienie dna

Przed montażem zaleca się przeprowadzenie profesjonalnej inspekcji terenu w celu sprawdzenia, czy konstrukcja budynku spełnia wymagania.

5. Jakie systemy zabezpieczeń są wyposażone w pionowe drzwi podnośne?

Standardowe konfiguracje bezpieczeństwa obejmują:

Urządzenie hamulcowe zapobiegające upadkowi:
Automatycznie blokuje panel bramy w przypadku zerwania liny lub łańcucha, zapobiegając przypadkowemu upadkowi.

Wykrywanie przeszkód i automatyczne cofanie:
Dolna pneumatyczna listwa czujnikowa lub fotoelektryczna listwa bezpieczeństwa wykrywa przeszkody i natychmiast zatrzymuje oraz odwraca ruch bramy.

Awaryjna obsługa ręczna:
Ręczny system wciągnika korbowego lub łańcuchowego umożliwia pracę w przypadku awarii zasilania.

Podwójna ochrona limitu:
Mechaniczne i elektroniczne wyłączniki krańcowe współpracują ze sobą, aby zapobiec nadmiernemu skokowi.

Te systemy bezpieczeństwa zapewniają niezawodne działanie w różnych nieoczekiwanych warunkach.

6. Jak należy konserwować pionowe drzwi podnoszone?

Zalecane procedury konserwacji obejmują:

• Regularnie usuwaj kurz i ciała obce z szyn prowadzących, aby utrzymać tory w czystości
• Co trzy miesiące sprawdzaj zużycie i napięcie liny stalowej
• Smaruj łożyska, rolki, łańcuchy i inne ruchome elementy co sześć miesięcy
• Regularnie sprawdzaj paski uszczelniające i w razie potrzeby wymieniaj zużyte elementy
• Wykonaj ręczne sprawdzenie równowagi: odłącz zasilanie i podnieś drzwi do połowy; drzwi powinny pozostać stabilne, nie opadać ani nie podnosić się

Właściwa konserwacja pomaga wydłużyć żywotność i ograniczyć nieoczekiwane przestoje.

7. Jakie są typowe problemy i rozwiązania z pionowymi drzwiami podnoszonymi?

W przypadku skomplikowanych usterek należy skontaktować się z profesjonalnymi technikami serwisowymi w celu sprawdzenia i naprawy.

8. Jak mogę uzyskać indywidualne rozwiązanie i wycenę drzwi podnoszonych pionowo?

Lynxcool zapewnia pełne wsparcie projektu, w tym:

• Inspekcja miejsca
• Projekt rozwiązania
• Produkcja sprzętu
• Instalacja i uruchomienie
• Obsługa posprzedażna

Aby otrzymać indywidualną ofertę i wycenę, prosimy o podanie:

• Wymiary otworu drzwiowego (szerokość x wysokość)
• Zdjęcia miejsca lub rysunki architektoniczne
• Warunki pracy (temperatura, wymagania dotyczące czystości itp.)
• Wymagania specjalne (konstrukcja przeciwwybuchowa, konstrukcja ze stali nierdzewnej, zintegrowane systemy sterowania itp.)

Zespół techniczny Lynxcool oceni wymagania Twojego projektu i zapewni odpowiednie rozwiązanie do pionowych drzwi podnoszonych.
